Холодильник Indesit ITF 120 X не холодит, не работает верхняя камера

Проявления неисправности

Холодильник Indesit ITF 120 X с системой Full No Frost не обеспечивает охлаждение в холодильной камере при работающем компрессоре. Холодный воздух в холодильную камеру не поступает, температурный режим нарушен.

• холодильная камера не охлаждается;
• верхняя камера холодильника не работает в штатном режиме;
• вентилятор в морозильном отделении не запускается;
• циркуляция холодного воздуха отсутствует;
• температура в камерах не соответствует заданным параметрам.

Диагностика

В ходе диагностики проверена работа системы No Frost, цепей питания вентилятора и датчиков температуры. Компрессор запускался в штатном режиме, отклонений по холодильному контуру и запуску компрессора не выявлено.

Вентилятор морозильной камеры проверен отдельно и признан исправным. При проверке установлено отсутствие питающего напряжения на линии управления.

Проверка датчика NTC и цепи управления

Дальнейшая диагностика выявила неисправность датчика NTC, установленного на испарителе морозильной камеры. Некорректные показания температуры приводили к отсутствию команды на включение вентилятора со стороны модуля управления, что нарушало циркуляцию холодного воздуха.

Контрольные измерения

В процессе диагностики выполнены измерения датчика NTC в различных условиях.

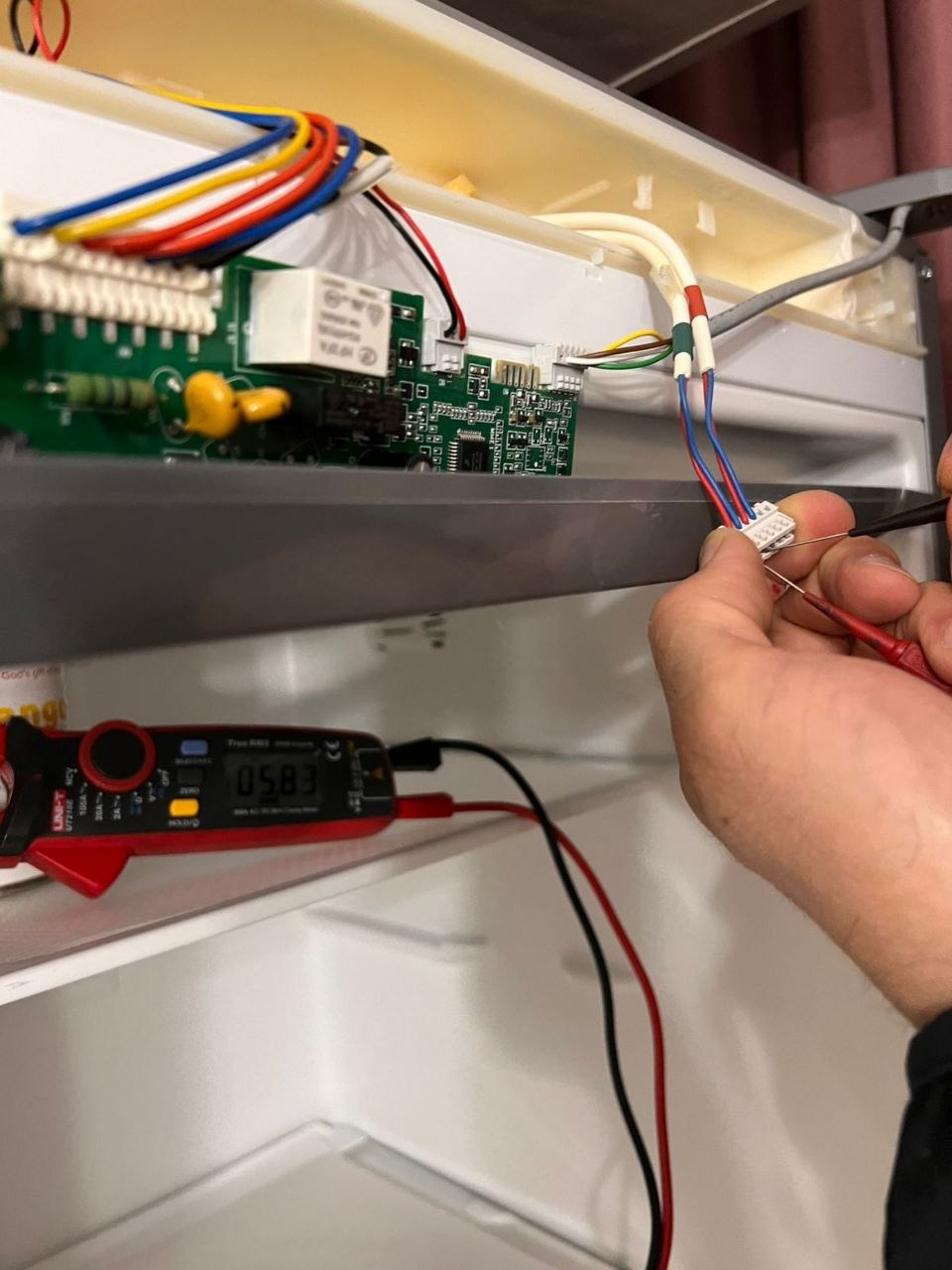

Выполнено измерение на разъёме подключения датчика в холодильнике Indesit ITF 120 X. При отключённом коннекторе и частично охлаждённом испарителе значение составило 5,83 кОм.

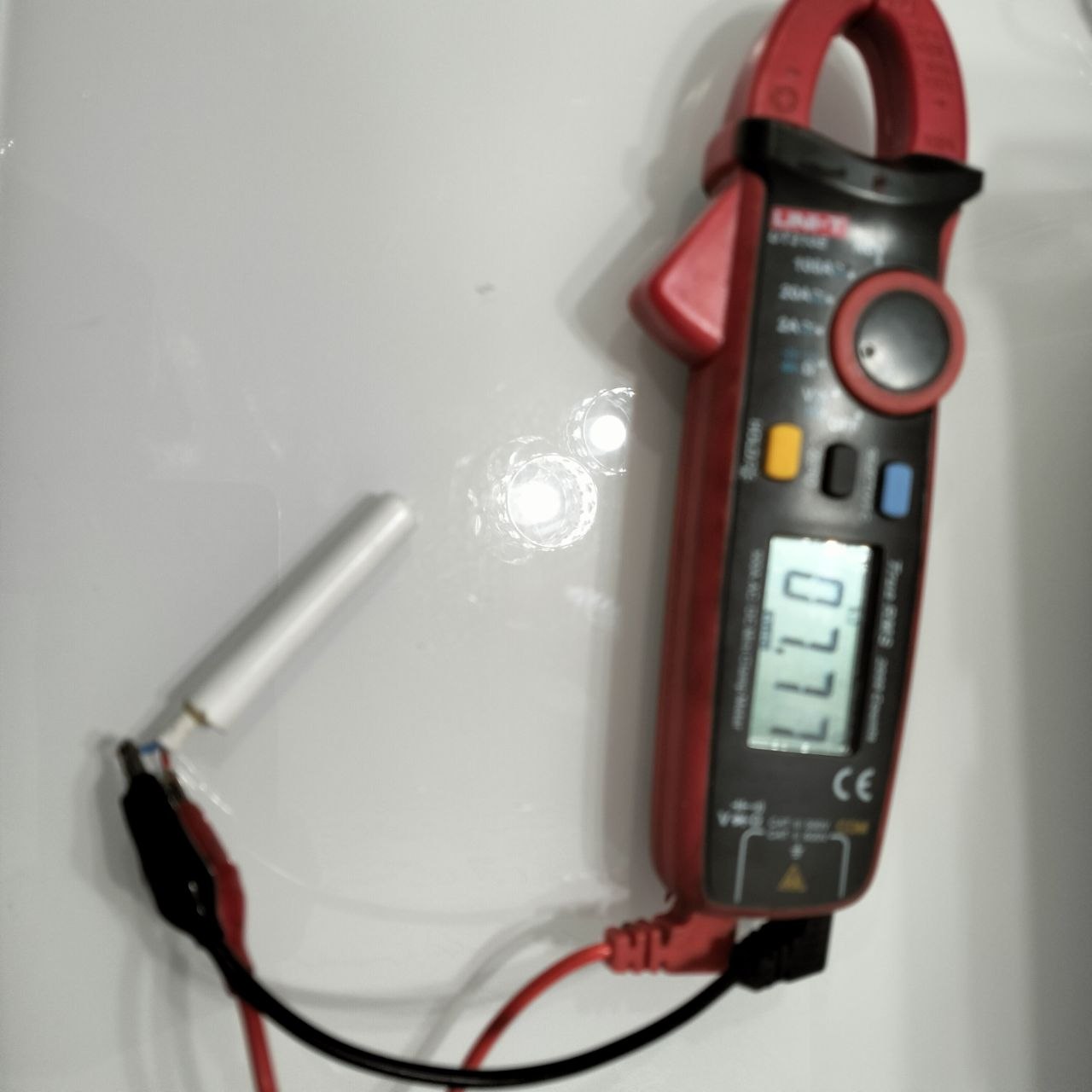

Датчик, демонтированный из системы, при комнатной температуре показал сопротивление 7,77 кОм, что не соответствовало номиналу 10 кОм при +25°C.

Проверка позволила исключить неисправность вентилятора и определить нарушение в цепи контроля температуры испарителя как причину отсутствия его запуска.

Выполненные работы

• проведена диагностика системы Full No Frost;
• выполнена проверка вентилятора морозильной камеры;
• выполнена проверка цепей управления и питания;
• демонтирован неисправный датчик NTC на испарителе;
• установлен новый датчик NTC 10 кОм при +25°C;
• выполнена пайка и фиксация нового датчика, соединение изолировано термоусадкой;
• проверена работа системы циркуляции воздуха после ремонта.

Результат ремонта

После замены датчика NTC восстановлена корректная работа системы No Frost. Вентилятор начал запускаться в штатном режиме, циркуляция холодного воздуха в холодильной камере восстановлена. Холодильник Indesit ITF 120 X вернулся к нормальному режиму охлаждения.
