Ремонт холодильника Bosch KSU445204O — не включается

На ремонт поступил двухкамерный холодильник Bosch KSU445204O с жалобой на полное отсутствие включения: не горела индикация, компрессор не запускался, панель управления не реагировала ни на одно нажатие.

Диагностика

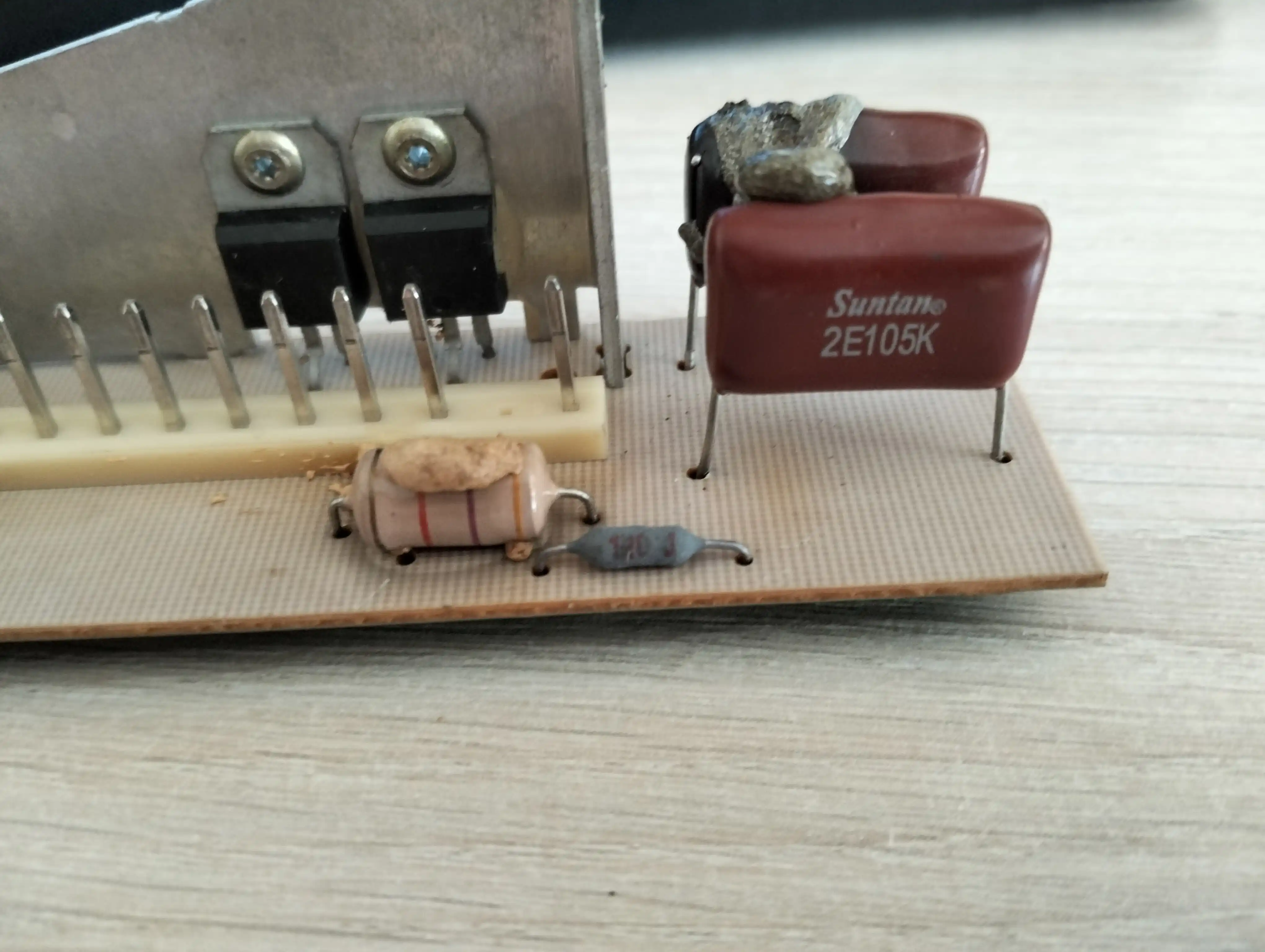

При вскрытии платы управления обнаружено визуальное повреждение конденсатора C1 — корпус вздут и частично разрушен. Дальнейшая проверка показала, что причиной стал перегрев и разрыв резистора с маркировкой 1R0 J (номинал 1 Ом, допуск ±5%). Судя по топологии платы, источник питания построен по типовой для двухкомпрессорных холодильников Bosch/Siemens схеме без трансформатора: сетевое напряжение гасится не резистором, а парой плёночных конденсаторов C1 и C2, включённых напрямую в цепь 220В, а резистор такого малого номинала в этой цепи выполняет функцию токоограничителя — по сути, аналога предохранителя. Его разрыв — штатная защитная реакция схемы на аварийный бросок тока, но при этом он потянул за собой пробой самого конденсатора C1.

Ошибки предыдущего ремонта

При диагностике выяснилось, что холодильник уже ремонтировался ранее, и часть компонентов на плате была установлена с отклонениями от штатной схемы:

• Конденсаторы в цепи гашения сетевого напряжения были заменены на плёночные Suntan 2E105K номиналом 1 мкФ — тип компонента подобран верно, но рабочее напряжение занижено (250В вместо требуемых 275В), что снижает запас прочности при скачках напряжения в сети;
• Вместо резистора R3 в этой же цепи оказался впаян дроссель — компонент с другим назначением. Поскольку резистор в этой позиции выполняет защитную, токоограничивающую функцию, его замена на дроссель фактически лишала схему этой защиты;
• Конденсатор C4 в цепи вторичного стабилизатора питания, хоть внешне выглядел исправным, при измерении показал повышенный ESR — естественный возрастной износ, отдельный от основной аварии и не связанный с ней напрямую.

Такая «реставрация» неподходящими по параметрам компонентами — частая причина, по которой холодильник после чужого ремонта выходит из строя повторно уже через несколько месяцев.

Выполненные работы

• Замена конденсаторов C1, C2, C3, C4 на компоненты штатного номинала и рабочего напряжения по оригинальной схеме
• Замена резистора R1
• Демонтаж дросселя, ошибочно установленного вместо резистора R3, и установка резистора верного номинала
• Замена разорвавшегося резистора-предохранителя 1R0 J (1 Ом, ±5%)
• Полное восстановление цепи питания платы управления
• Контрольное тестирование под нагрузкой после сборки

Результат

После ремонта холодильник Bosch KSU445204O включается штатно, индикация панели управления работает исправно, компрессор запускается без сбоев, система Frost Free и температурные режимы функционируют в норме.

Гарантия на выполненные работы и заменённые компоненты — 12 месяцев.

FAQ

Почему конденсатор C1 взорвался именно после предыдущего ремонта?
Ранее в этой цепи были установлены конденсаторы верного типа, но с заниженным запасом по рабочему напряжению (250В вместо 275В), а токоограничивающий резистор в той же цепи был заменён на дроссель — это снизило защиту схемы от скачков напряжения в сети и повысило риск повторного пробоя.

Опасно ли, если холодильник уже ремонтировали с отклонениями от схемы?
Замена защитных элементов (например, токоограничивающего резистора) на компоненты другого назначения снижает защиту платы при скачках напряжения — при диагностике важно проверять не только явно повреждённые детали, но и то, соответствуют ли остальные компоненты цепи оригинальной схеме.

Сколько занимает такой ремонт?
В этом случае — с учётом обнаружения и исправления ошибок предыдущего ремонта — диагностика и восстановление платы заняли около 1–2 дней.
