Ремонт стиральной машины Bosch 6 серии

Проявления неисправности

После самостоятельной замены ТЭНа стиральная машина Bosch начала работать с нарушением температурного режима. Нагрев воды происходил выше заданных значений, что привело к перегреву внутренних элементов.

• наблюдался перегрев воды во время выполнения программ;
• температура нагрева не соответствовала выбранному режиму стирки;
• обнаружилась деформация порошкоприёмника вследствие воздействия высокой температуры;
• система контроля нагрева работала некорректно.

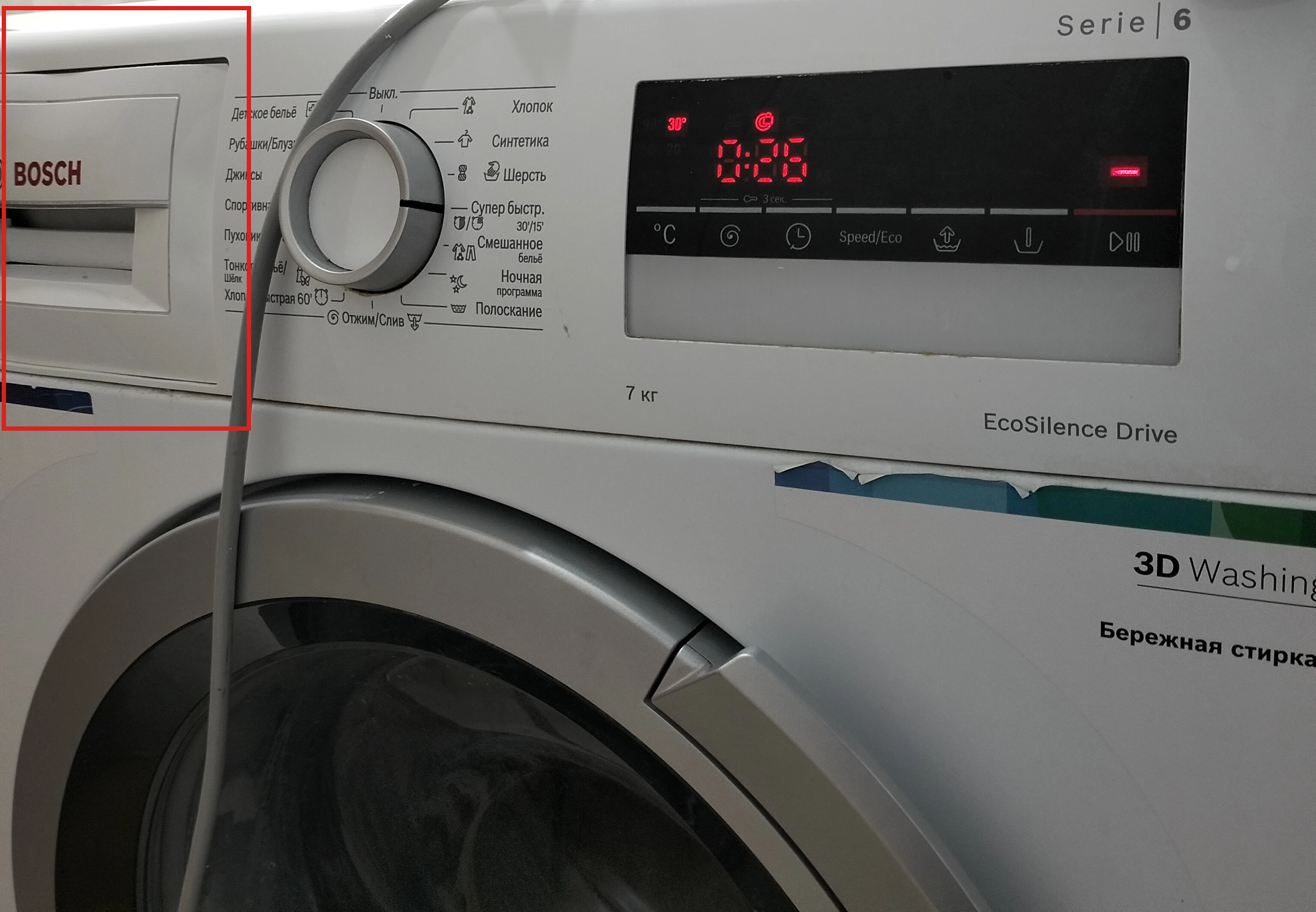

Последствия перегрева воды: деформация порошкоприёмника.

Диагностика

Во время диагностики системы нагрева была выполнена проверка цепи ТЭНа, датчика температуры и взаимодействия узлов с модулем управления. При осмотре было установлено, что ранее выполнялась самостоятельная замена ТЭНа, однако на установленном узле остался датчик NTC с номиналом, отличающимся от предусмотренного производителем.

Для подтверждения неисправности были выполнены контрольные измерения сопротивления датчиков температуры и проведено сравнение результатов со штатными сервисными данными Bosch.

Проверка установленного датчика показала сопротивление около 19,9 кОм при температуре 20,2°C. Датчик был помечен красным маркером как элемент с неподходящими характеристиками.

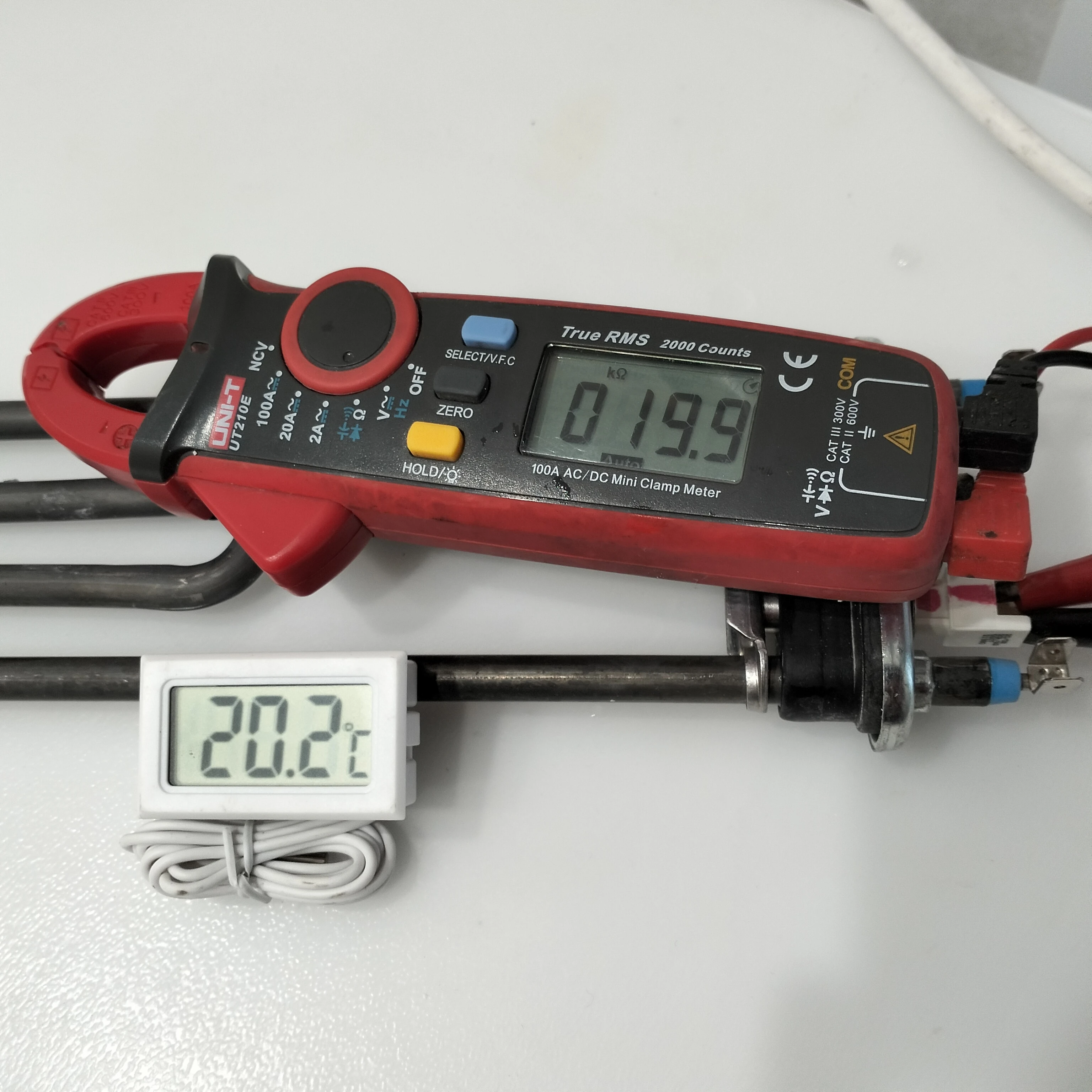

Измерение сопротивления установленного датчика NTC с неверным номиналом.

Согласно сервисной документации Bosch, штатный датчик NTC при комнатной температуре должен иметь сопротивление в диапазоне 5,4–6,5 кОм. Полученные значения существенно отличались от заводских параметров.

После установки соответствующего датчика были выполнены повторные контрольные измерения.

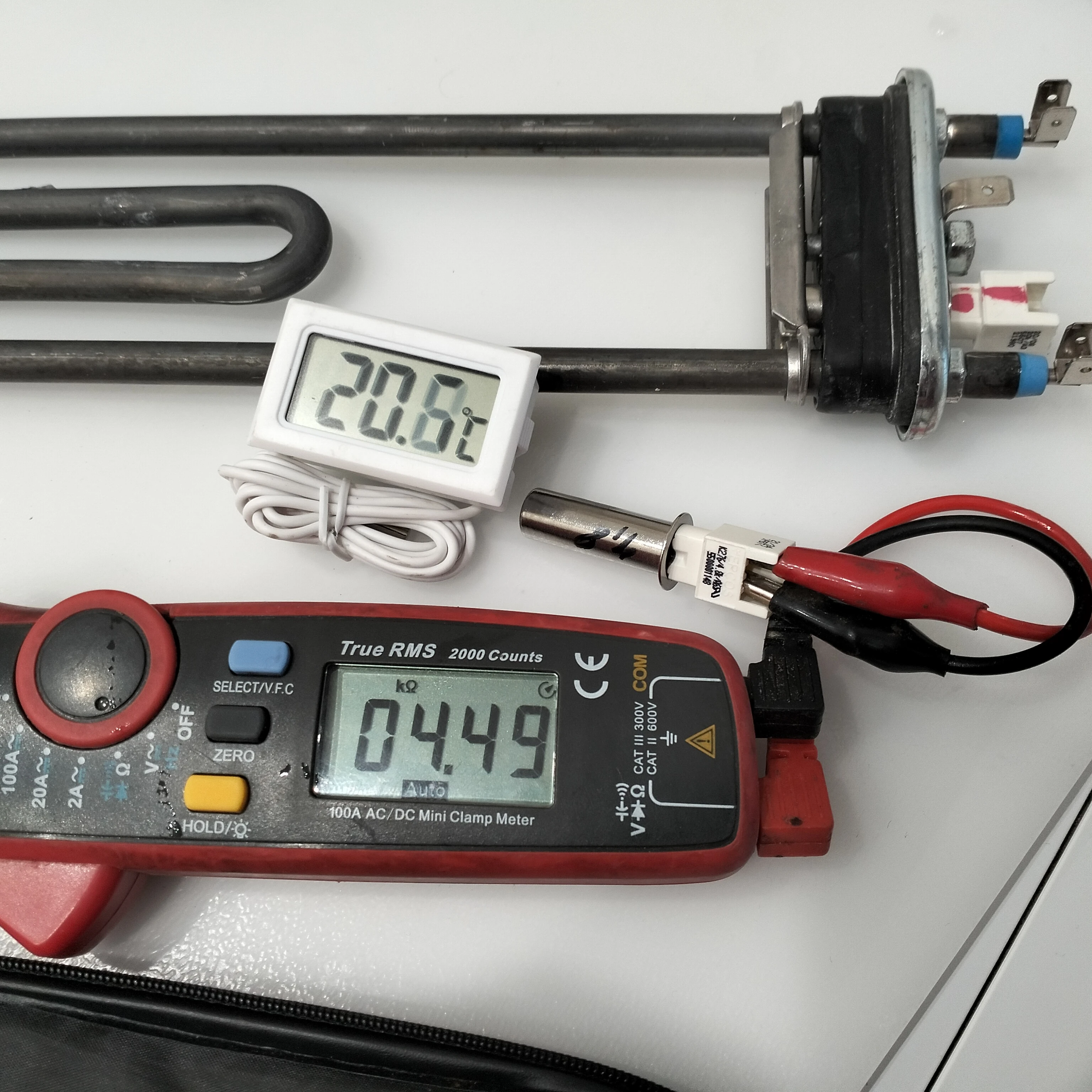

Контрольное измерение штатного датчика NTC после установки.

Из-за несоответствия характеристик датчика модуль управления получал некорректную информацию о температуре воды. Плата управления определяла температуру ниже фактической и продолжала подачу питания на ТЭН, что приводило к перегреву воды и деформации порошкоприёмника.

Выполненные работы

• выполнена диагностика цепи нагрева;
• проверена работа датчика температуры и ТЭНа;
• выполнена проверка взаимодействия узлов нагрева с модулем управления;
• демонтирован датчик NTC неподходящего номинала;
• выполнена замена детали NTC ТЭНа;
• проведена проверка работы системы нагрева после замены.

Результат ремонта

После установки NTC с соответствующими характеристиками работа системы контроля температуры восстановилась. Нагрев воды начал соответствовать параметрам выбранных программ, признаки перегрева отсутствовали. Стиральная машина была введена в штатный режим эксплуатации.
