Ремонт стиральной машины Bosch WFC2066OE — не греет воду

Проявления неисправности

В работе стиральной машины Bosch WFC2066OE наблюдалась неисправность системы нагрева воды. После ранее выполненного вмешательства устройство работало некорректно, что потребовало проверки модуля управления и связанных цепей.

• Отсутствовал нагрев воды во время выполнения программы
• Не выполнялось управление реле включения ТЭНа
• Требовалась проверка платы управления и исполнительных цепей
• Наблюдались признаки нарушения работы модуля управления

Диагностика

В процессе диагностики был выполнен демонтаж модуля управления стиральной машины Bosch WFC2066OE с последующей проверкой схемы подключения и электрических цепей. Выполнен контроль состояния разъёмов, платы управления, цепей нагрева и исполнительных элементов.

Первичная проверка силовой части модуля управления не выявила повреждений элементов питания и реле. Для поиска причины отсутствия нагрева была выполнена проверка цепей управления ТЭНом, а также подключений датчиков и разъёмов платы.

В ходе осмотра было установлено, что после предыдущего вмешательства двухконтактный разъём датчика температуры NTC был подключён неправильно. Разъём датчика был установлен не в штатное посадочное место модуля управления, из-за чего модуль не получал корректный сигнал о температуре воды.

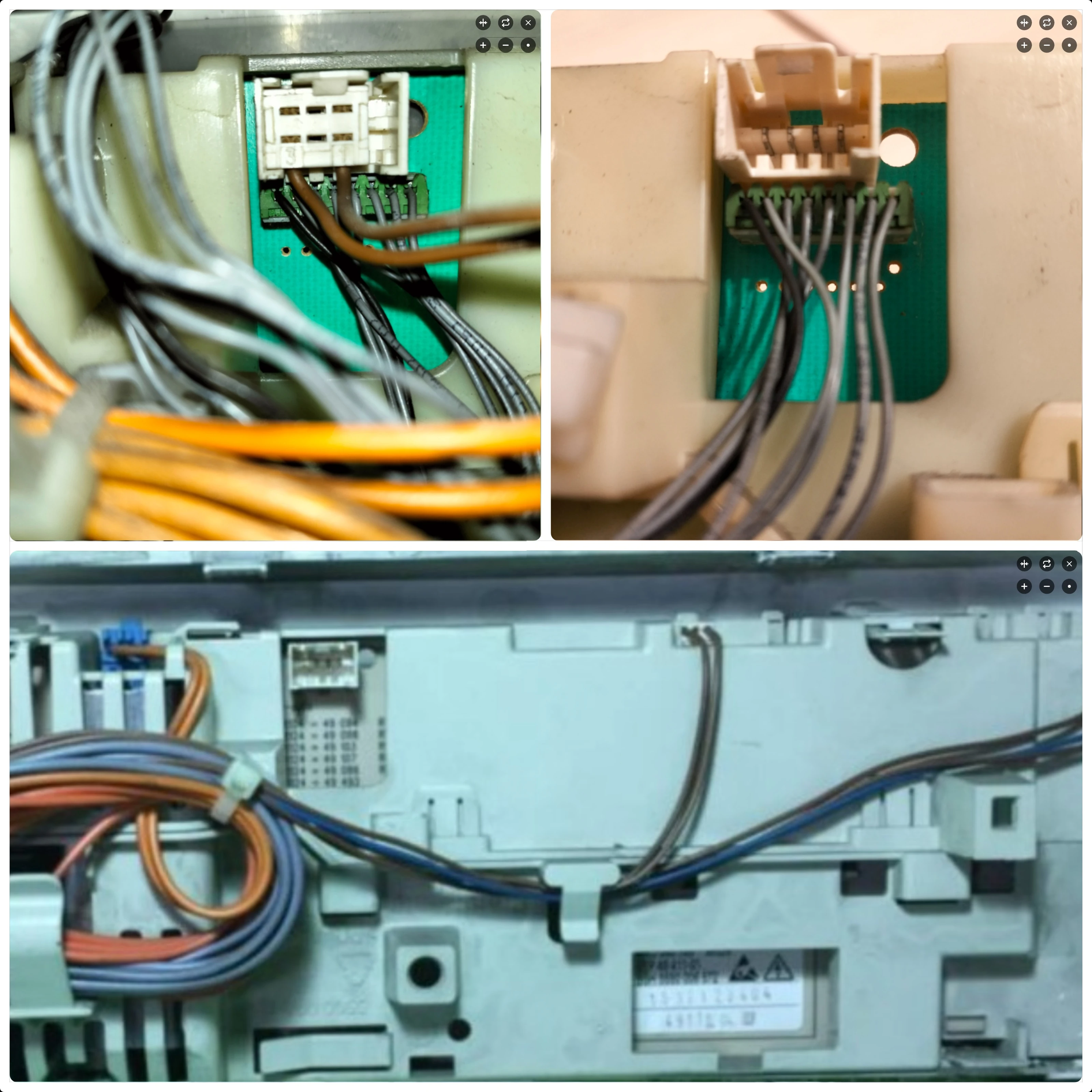

Сравнение подключения датчика NTC: на верхнем левом изображении показано неправильное подключение двухконтактного разъёма датчика температуры после предыдущего вмешательства. На нижнем изображении показано восстановленное штатное подключение датчика NTC к модулю управления.

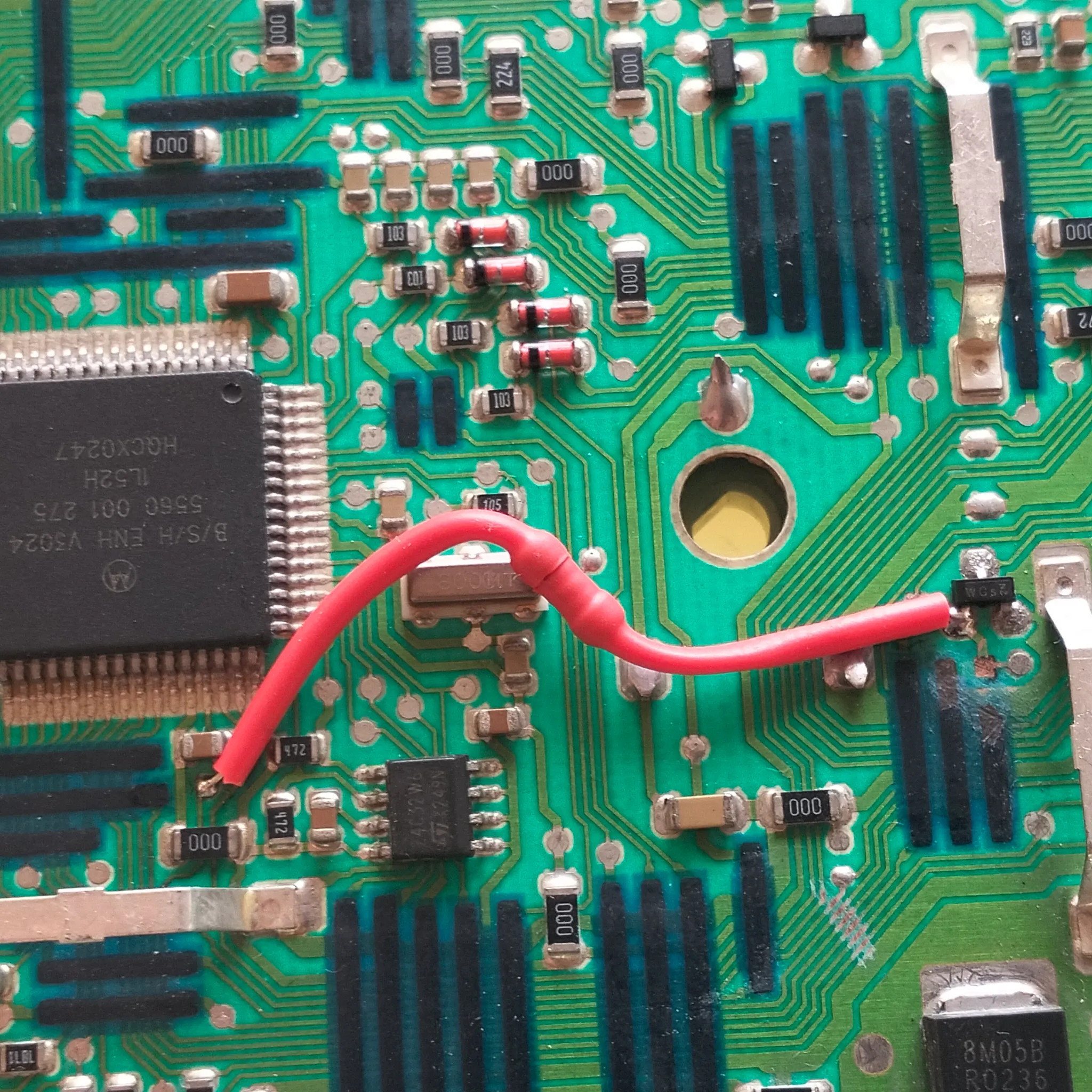

Нарушение схемы подключения привело к некорректной работе системы нагрева. При дальнейшей диагностике дополнительно был выявлен повреждённый участок токопроводящей дорожки между микроконтроллером и транзистором управления реле ТЭНа. Повреждение участка платы нарушало передачу управляющего сигнала на исполнительную цепь включения нагревательного элемента.

После восстановления дорожки платы и корректного подключения датчика NTC была выполнена контрольная проверка работы модуля управления и системы нагрева в тестовом режиме.

Выполненные работы

• Выполнен демонтаж модуля управления
• Проведена диагностика платы управления и цепей нагрева
• Проверена схема подключения разъёмов
• Обнаружено некорректное подключение после предыдущего вмешательства
• Восстановлена правильная схема подключения
• Восстановлена повреждённая дорожка между микроконтроллером и транзистором управления реле ТЭНа
• Проведена проверка работы системы в тестовом режиме

Результат ремонта

После восстановления схемы подключения и ремонта дорожки платы работоспособность модуля управления была восстановлена. Система нагрева начала работать штатно, ошибок управления и нарушений работы исполнительных элементов во время проверки не обнаружено.
