Ремонт стиральной машины Candy CTH 117

В работе стиральная машина Candy CTH 117 — модель с вертикальной загрузкой и системой автоматической парковки барабана: по окончании стирки барабан сам разворачивается люком вверх, чтобы бельё можно было достать сразу, не подкручивая его вручную.

Жалоба клиента

Стиральная машина не вращала барабан во время стирки. До нас машину уже пытались чинить другие мастера — безуспешно.

Диагностика

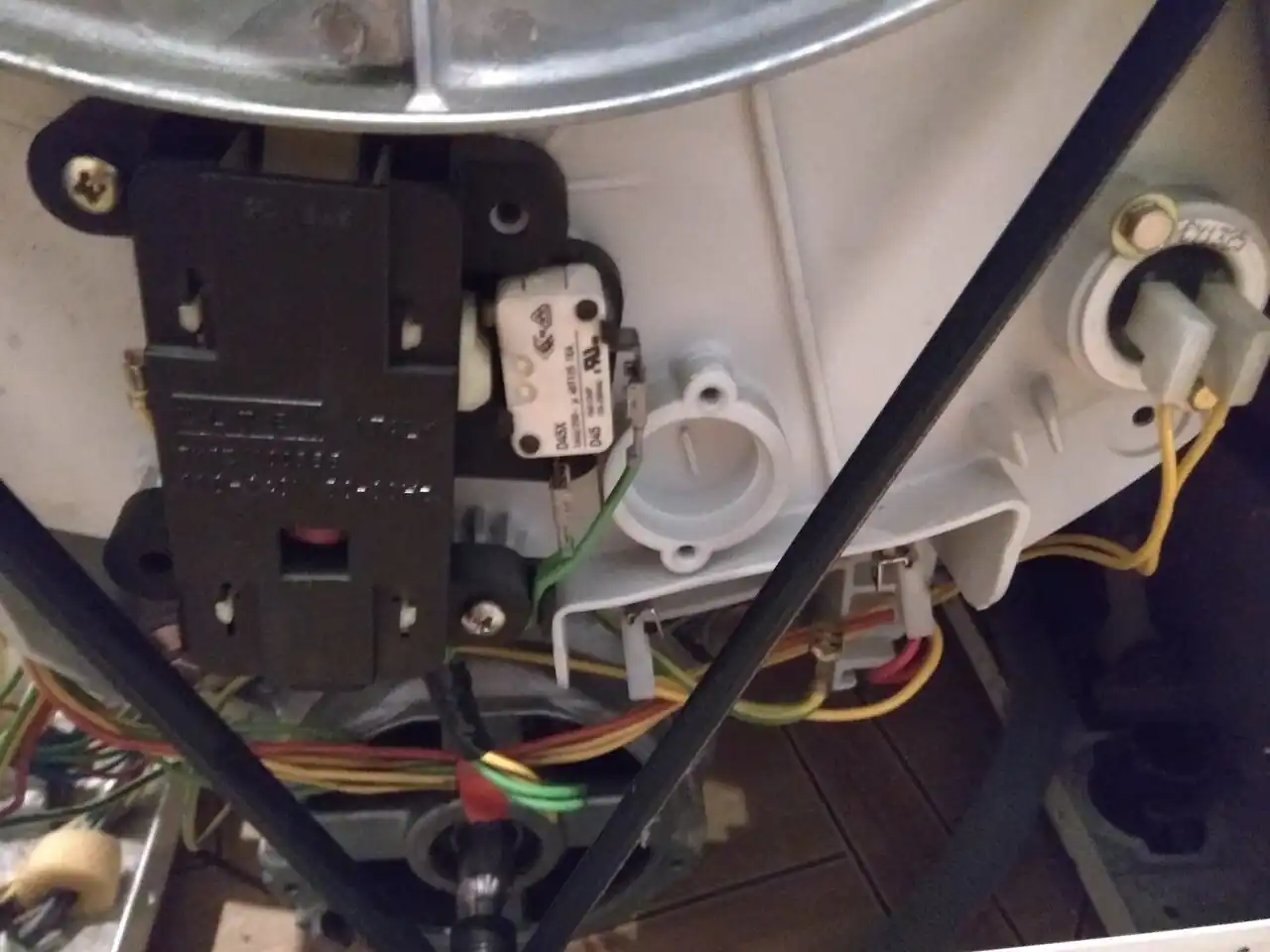

Предыдущие мастера пошли по самому очевидному пути: раз барабан не вращает, значит дело в устройстве парковки барабана, в датчике положения люка или в самом двигателе — именно эти узлы у машин с вертикальной загрузкой чаще всего и подозревают в первую очередь. Мы проверили ровно то же самое: узел блокировки барабана, микровыключатели, разъёмы двигателя — всё оказалось исправно.

Здесь стоит отметить: у этой модели нет дисплея с цифровым кодом ошибки — только светодиодная индикация. Коды ошибок на таких машинах определяются по миганию индикатора: число вспышек в серии соответствует числовому значению кода, а между сериями выдерживается пауза около 5 секунд. Возможно, ошибка в данном случае вообще не мигала — источник питания мог просаживаться настолько избирательно, что логика платы не всегда успевала зафиксировать и просигналить именно эту неисправность. В любом случае ни клиент, ни предыдущие мастера на код мигания не ориентировались, и диагностика шла исключительно по внешнему симптому — барабан не крутится.

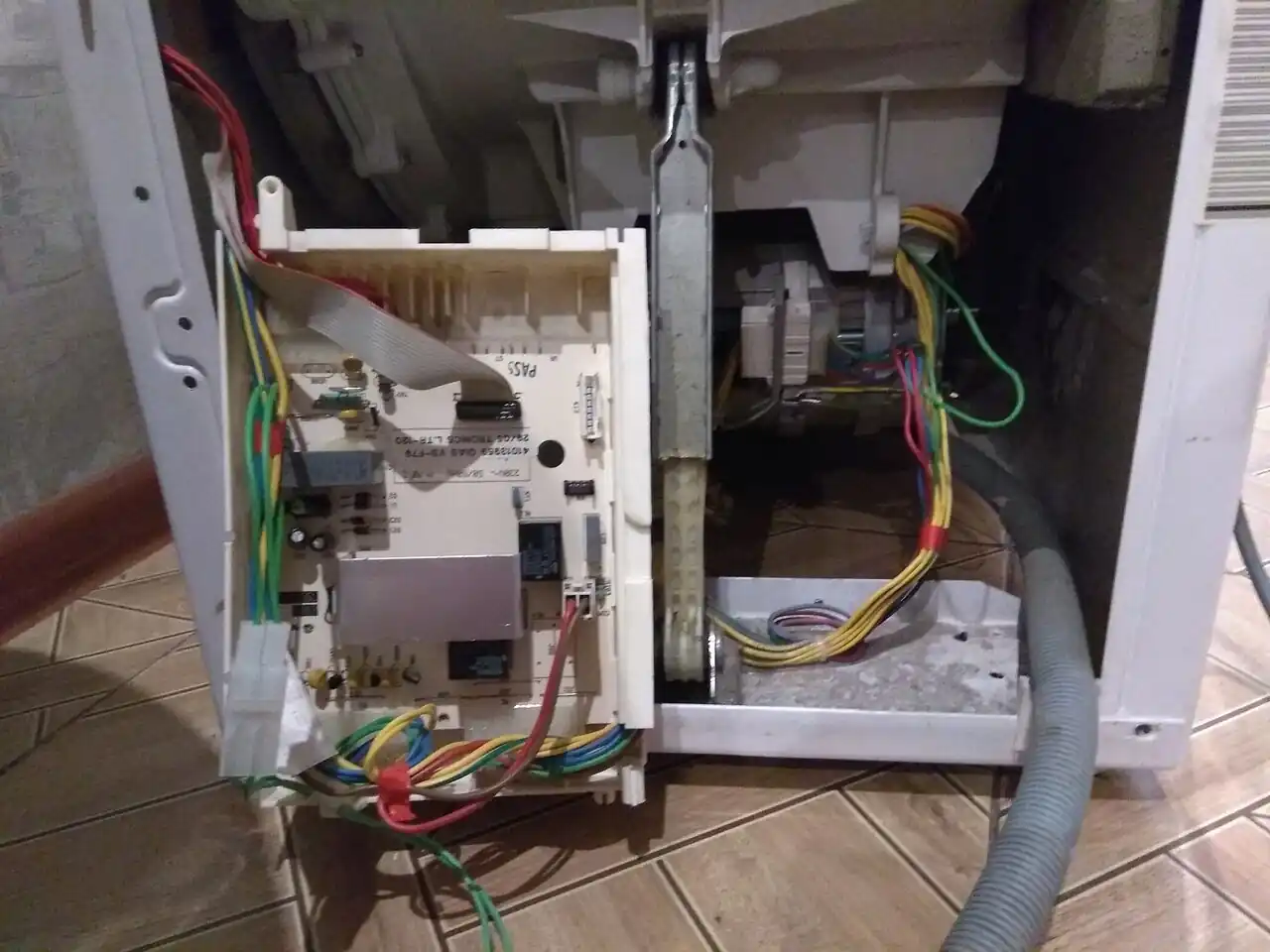

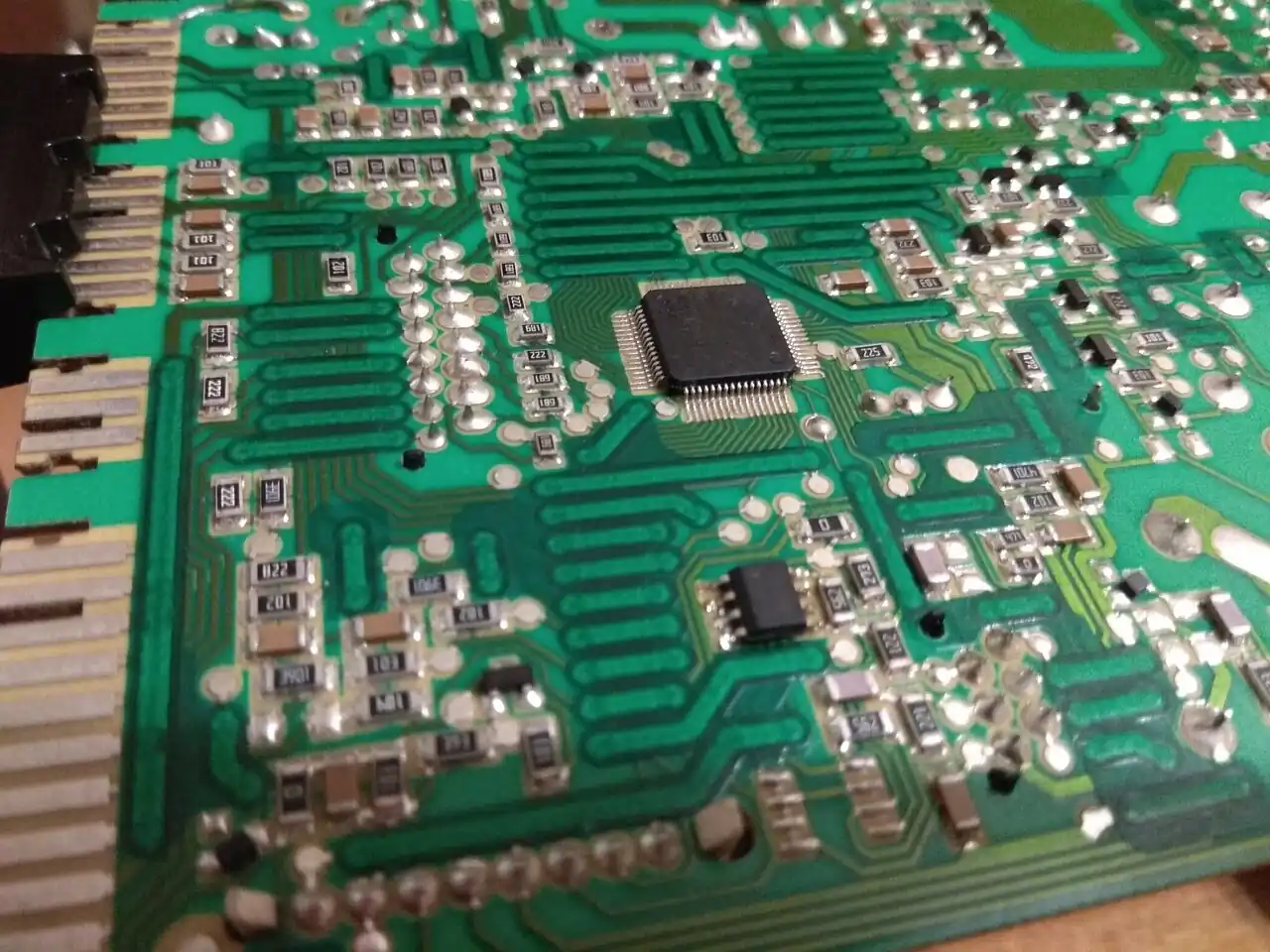

В этой машине установлен электронный модуль управления MDL (Испания) — применяется в целом ряде бюджетных моделей Candy, Hoover и Zerowatt. Микроконтроллер на плате промаркирован как «Candy 01 A0052-25», что нередко сбивает с толку при попытке определить его настоящий тип — на самом деле это NEC uPD78F9177.

Источник питания этого модуля выполнен по бестрансформаторной схеме с балластным конденсатором C1 — без гальванической развязки между входом и выходом, с двумя выходными напряжениями: 24В для реле и 5В для остальной логики платы, включая сам микроконтроллер. По данным профильной технической документации на этот модуль, неисправности именно источника питания статистически являются самой частой причиной отказов на этой платформе, причём симптомы могут быть самыми разными: от полной невозможности включения до отказов в режиме отжима и зацикливания отдельных операций — включая то, что барабан начинает вести себя нештатно вплоть до реверсивного вращения или полной остановки. Это тот самый узел, который стоило проверить в первую очередь, но который выглядит наименее очевидным при жалобе «не крутит барабан».

По рекомендации технической документации на этот модуль, при подозрении на неисправность источника питания в первую очередь проверяют и заменяют конденсатор C1 вместе со стабилитронами, отвечающими за оба канала питания — именно они чаще всего являются причиной большинства дефектов этого узла. Проверка подтвердила: конденсатор C1 потерял ёмкость настолько, что схема перестала держать стабильное напряжение под нагрузкой — в момент запуска двигателя, самой энергоёмкой операции во всей машине, напряжение на выходе просаживалось, и микроконтроллер терял стабильное питание. По всей видимости, изначально неисправность проявлялась не всегда — то есть носила плавающий характер, срабатывая от случая к случаю в зависимости от степени просадки. Но к моменту нашего ремонта конденсатор просел уже настолько, что отказ стал стабильным и повторялся при каждом пуске двигателя.

Что было сделано

Заменены конденсатор C1 и стабилитроны в цепи источника питания модуля MDL.

Результат

После замены компонентов источник питания стабильно держит оба канала напряжения даже под нагрузкой при пуске двигателя. Стиральная машина снова корректно вращает барабан на всех программах.

Почему это происходит

Источник питания на балластном конденсаторе — типовое, но не самое надёжное решение, применяемое в бюджетных модулях управления вроде MDL, поскольку такая схема экономит на трансформаторе. Как описано в профильном техническом разборе этого модуля в журнале «Ремонт & Сервис» (2012 год), неисправности этого узла — самая частая категория отказов вообще, а симптомы могут маскироваться под что угодно: от отказа включения до сбоев конкретно в режиме вращения барабана или отжима. Это и объясняет, почему предыдущим мастерам не удалось найти причину: симптом «не крутит барабан» логично наводит на мысль о механике или самом двигателе, а не о конденсаторе в блоке питания платы.
