Ремонт стиральной машины Indesit WISE 10

Описание проблемы

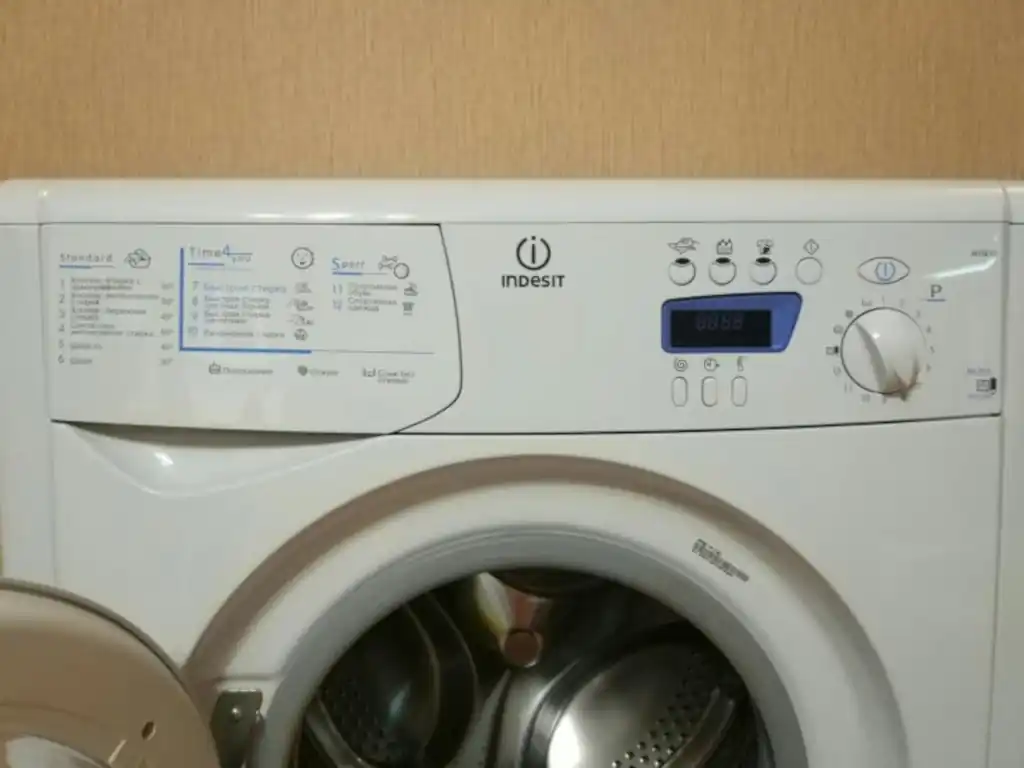

В ремонт поступила стиральная машина Indesit WISE 10 с заблокированной дверцей люка. Особенность данной модели заключается в том, что в ней применяется не обычный позисторный замок (термозамок, открывающийся через пару минут после остывания), а быстрый электромагнитный (импульсный) УБЛ. При выходе из строя такого замка дверца остается заблокированной наглухо.

Ситуация усугублялась тем, что штатный аварийный тросик (флажок), специально предусмотренный производителем для принудительного механического открытия в подобных аварийных случаях, был отломан.

Процесс вскрытия и ремонта

Поскольку стандартный способ аварийного открытия снаружи был недоступен, потребовалось применить следующий алгоритм деблокировки:

• Была снята верхняя крышка стиральной машины для получения доступа к внутреннему пространству между передней стенкой и баком.
• Мастер добрался рукой до устройства блокировки люка (УБЛ) изнутри корпуса.
• Нажав на внутренний механизм отломанного аварийного флажка на самом замке и одновременно потянув за ручку дверцы снаружи, люк удалось успешно открыть.

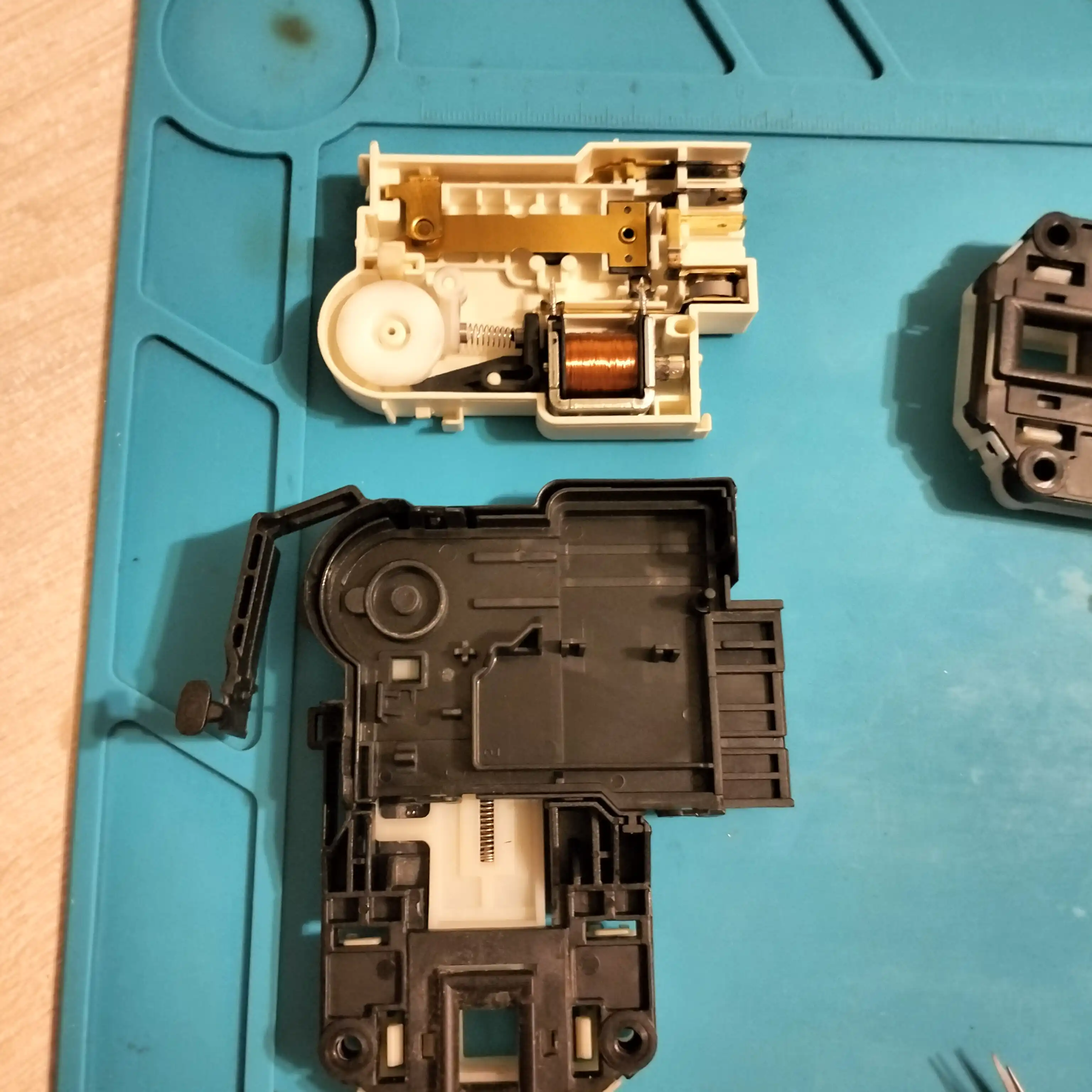

После успешного вскрытия замок был демонтирован. Деталь окончательно вышла из строя и потребовала полной замены. Чтобы наглядно показать причину неисправности и устройство механизма, старый замок был вскрыт.

Используемые запчасти

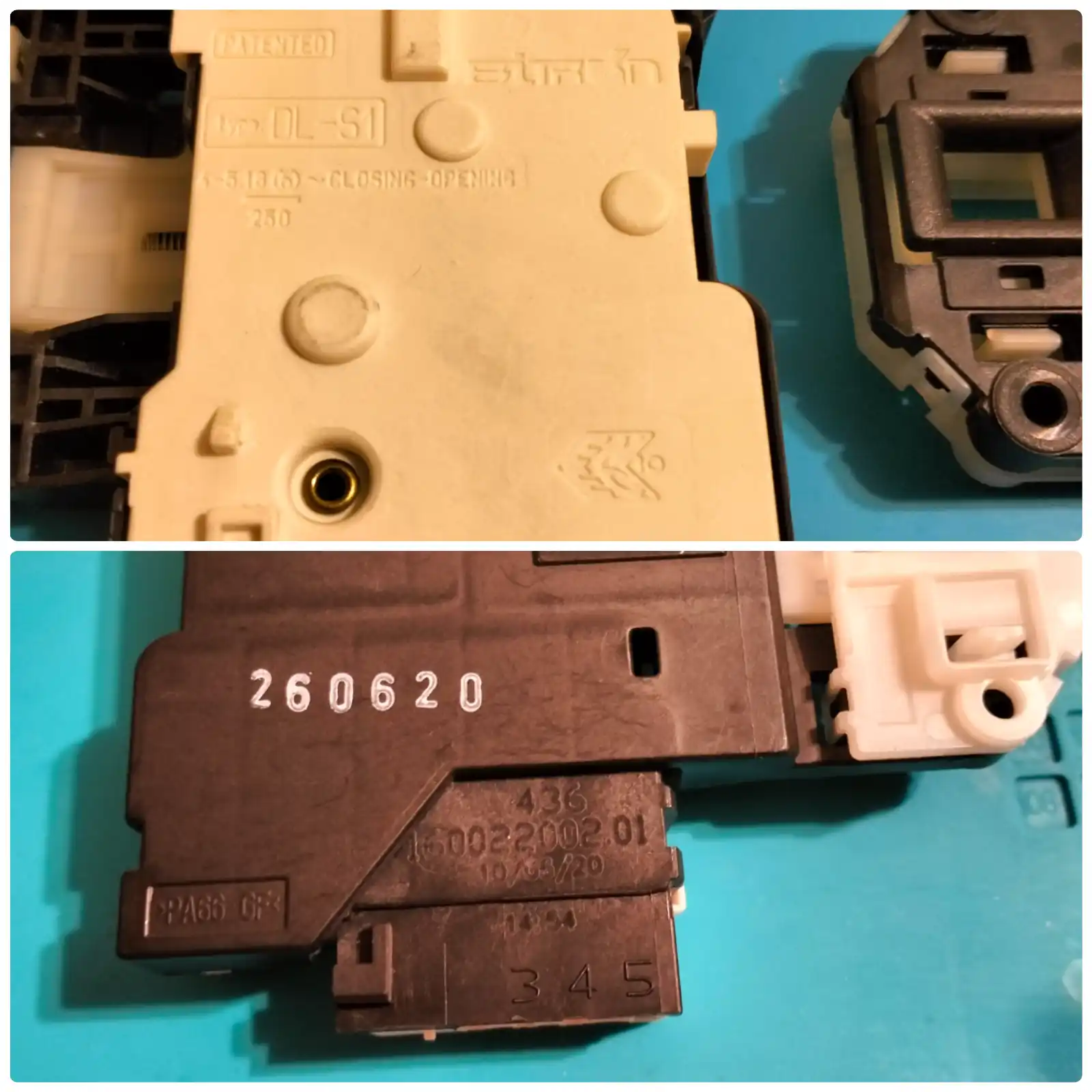

Для замены использовано оригинальное устройство блокировки люка производства Bitron, тип DL-S1.

Результат

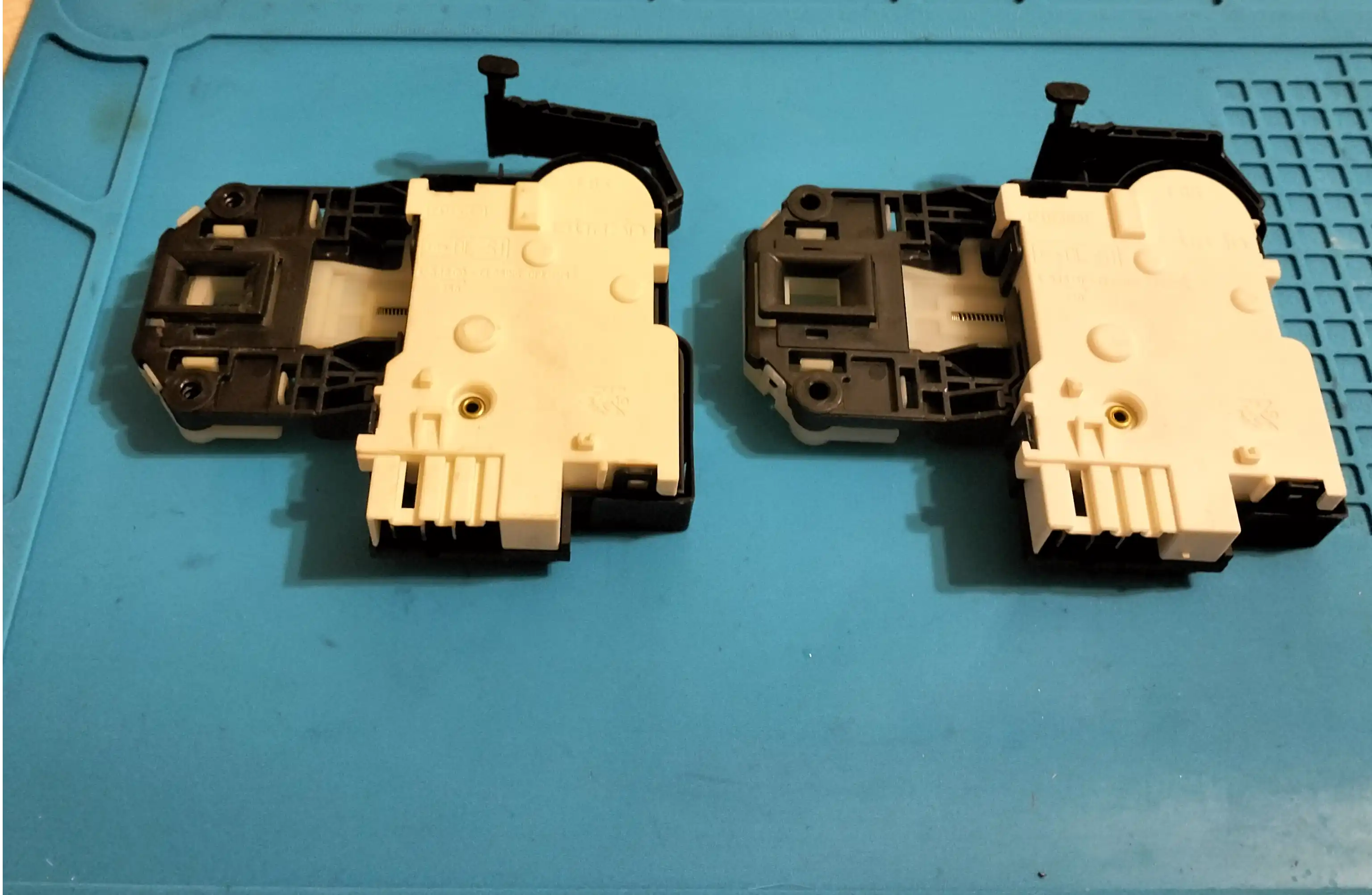

Новое УБЛ установлено, произведена сборка корпуса. Во время тестового запуска блокировка и мгновенная разблокировка дверцы сработали в штатном режиме без сбоев.
