Ремонт стиральной машины LG E1091LD

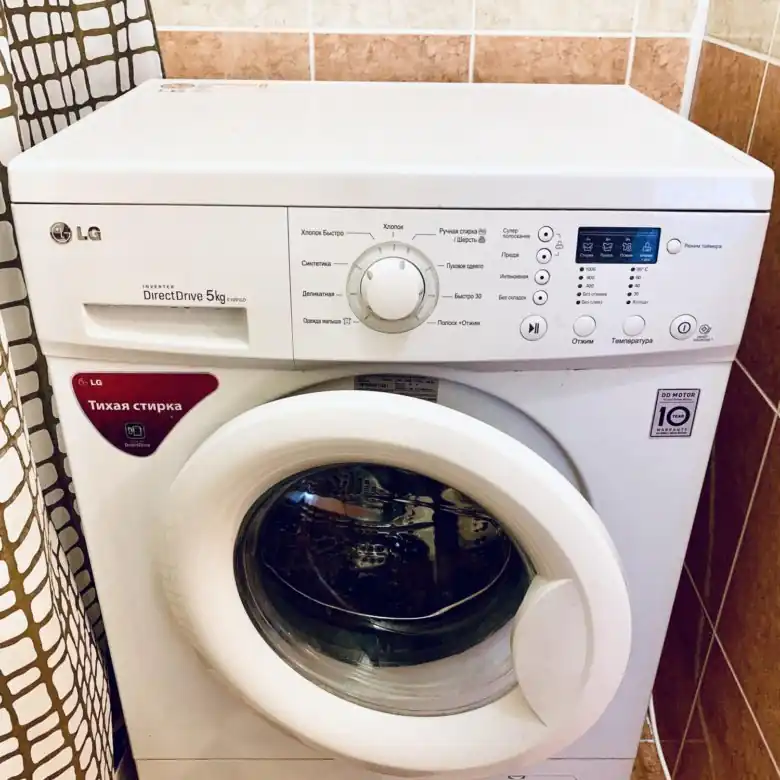

В работе стиральная машина LG E1091LD с заявленной неисправностью «не включается». Эта поломка знакома нам не понаслышке: резистор R74 (в разных модулях LG также встречается под маркировкой R72 или R205) выгорает в модуле управления многих моделей LG с прямым приводом, и почти всегда по одной и той же причине.

Жалоба клиента

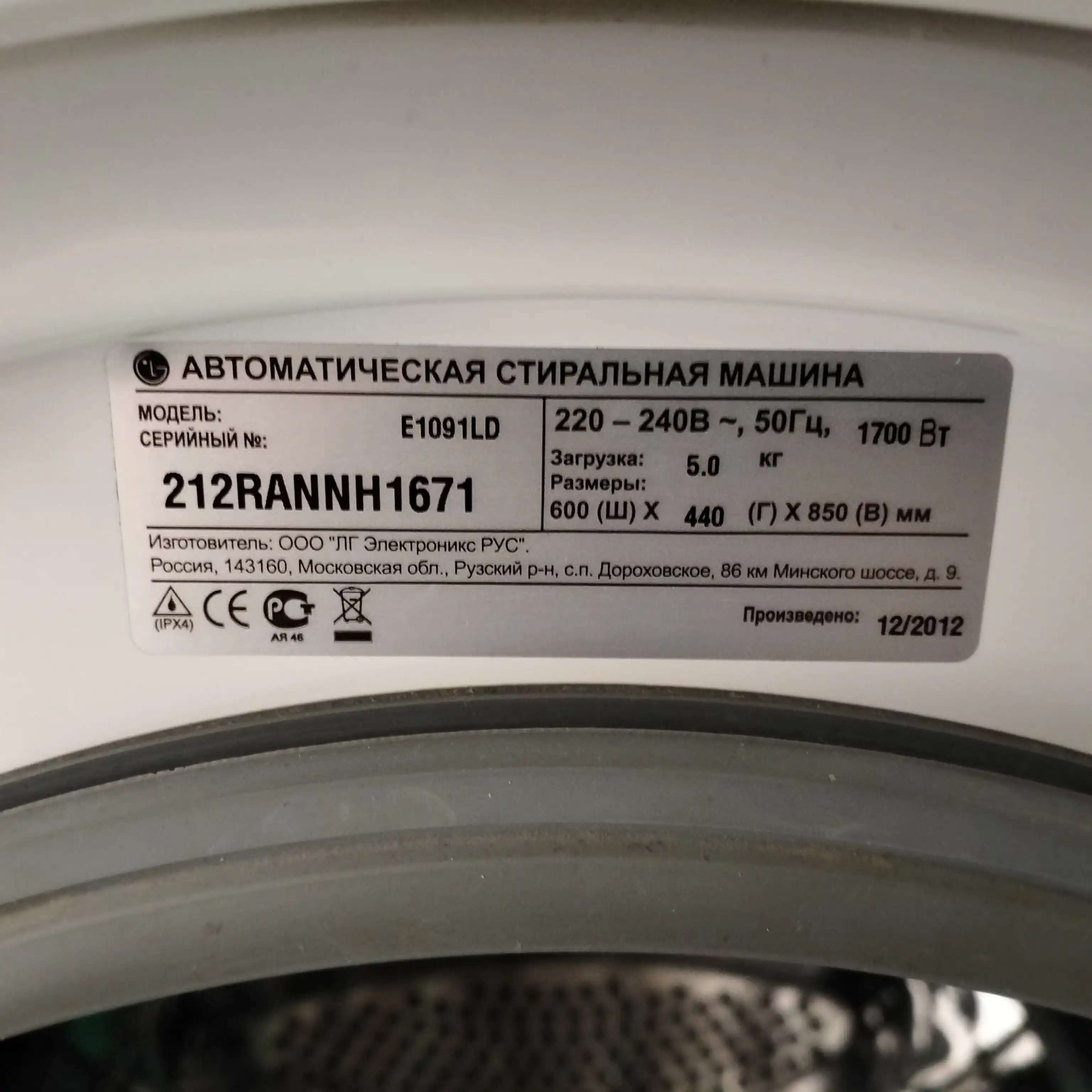

Машина полностью перестала включаться — ни индикация, ни реакция на кнопку питания. По шильдику машина 2012 года выпуска, отработала уже больше десяти лет к моменту поломки.

Диагностика

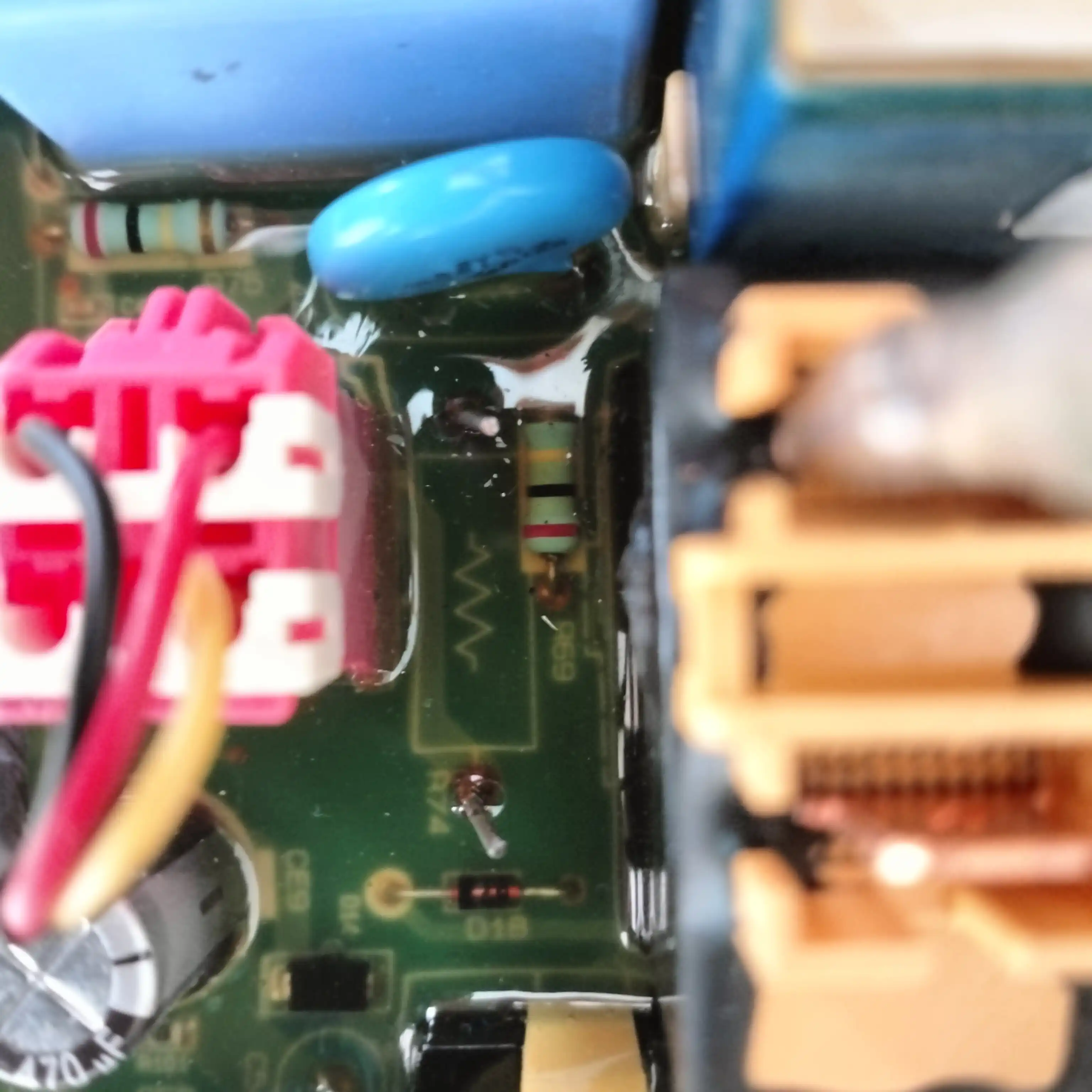

При вскрытии модуля управления на плате обнаружился обугленный резистор R74. Эта деталь стоит в цепи, которая управляет реле включения ТЭНа: резистор совместно с реле X1 отвечает за подачу питания на нагревательный элемент. Когда ТЭН пробивает на корпус или начинает греть без воды, через эту цепь идёт ток, на который резистор не рассчитан — в итоге он перегорает, а иногда обугливается настолько, что даже маркировку номинала на нём было не разобрать.

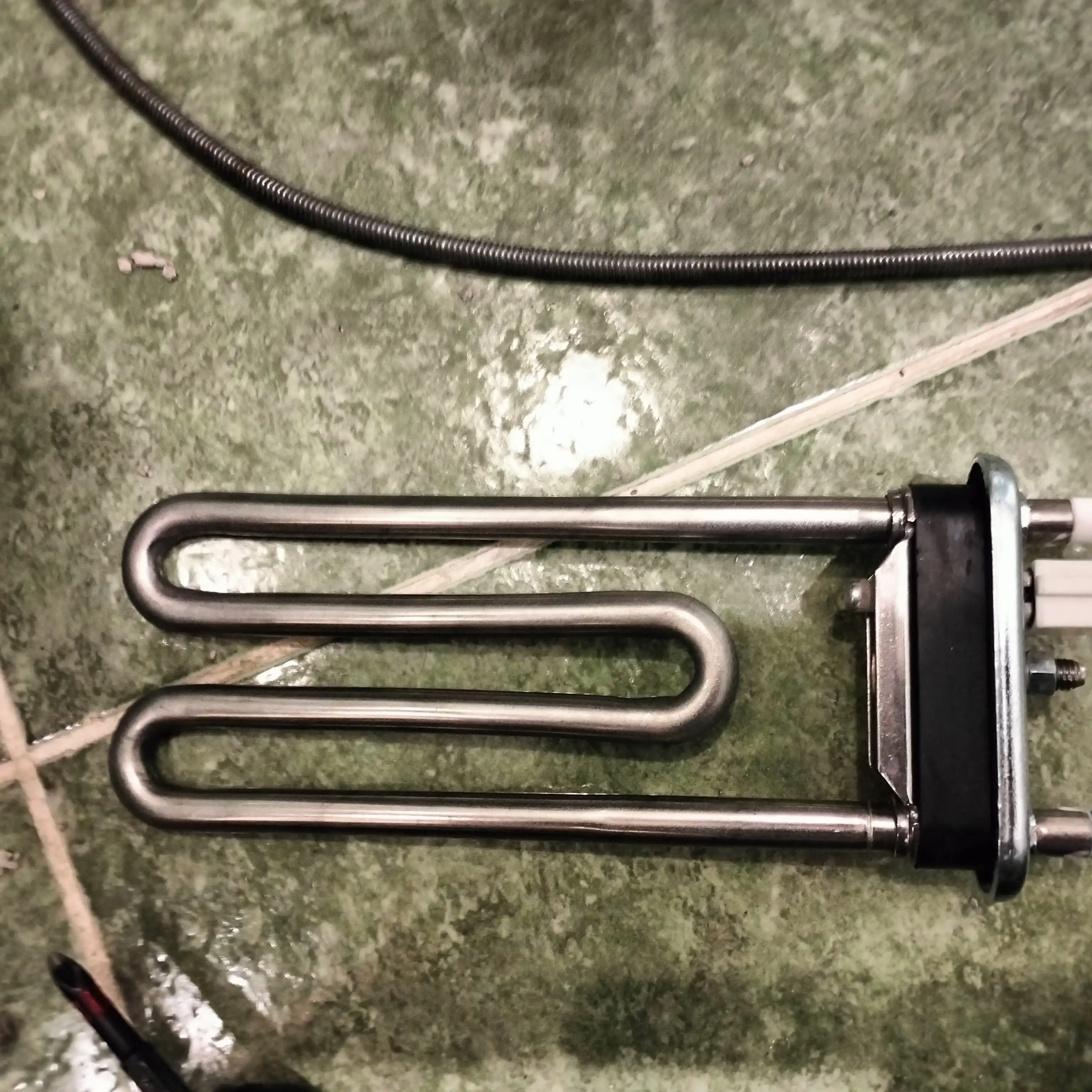

Само по себе перегорание резистора — это следствие, а не первопричина: если заменить только его, не устранив неисправность ТЭНа, резистор сгорит снова при первом же включении нагрева. Поэтому был подготовлен новый ТЭН марки Kawai на замену неисправному.

Что было сделано

• Заменён сгоревший резистор R74
• Заменён неисправный ТЭН, из-за которого сгорел резистор

Менять только резистор без замены ТЭНа смысла не было — корень проблемы в нагревательном элементе, и без его замены новый резистор выгорел бы точно так же.

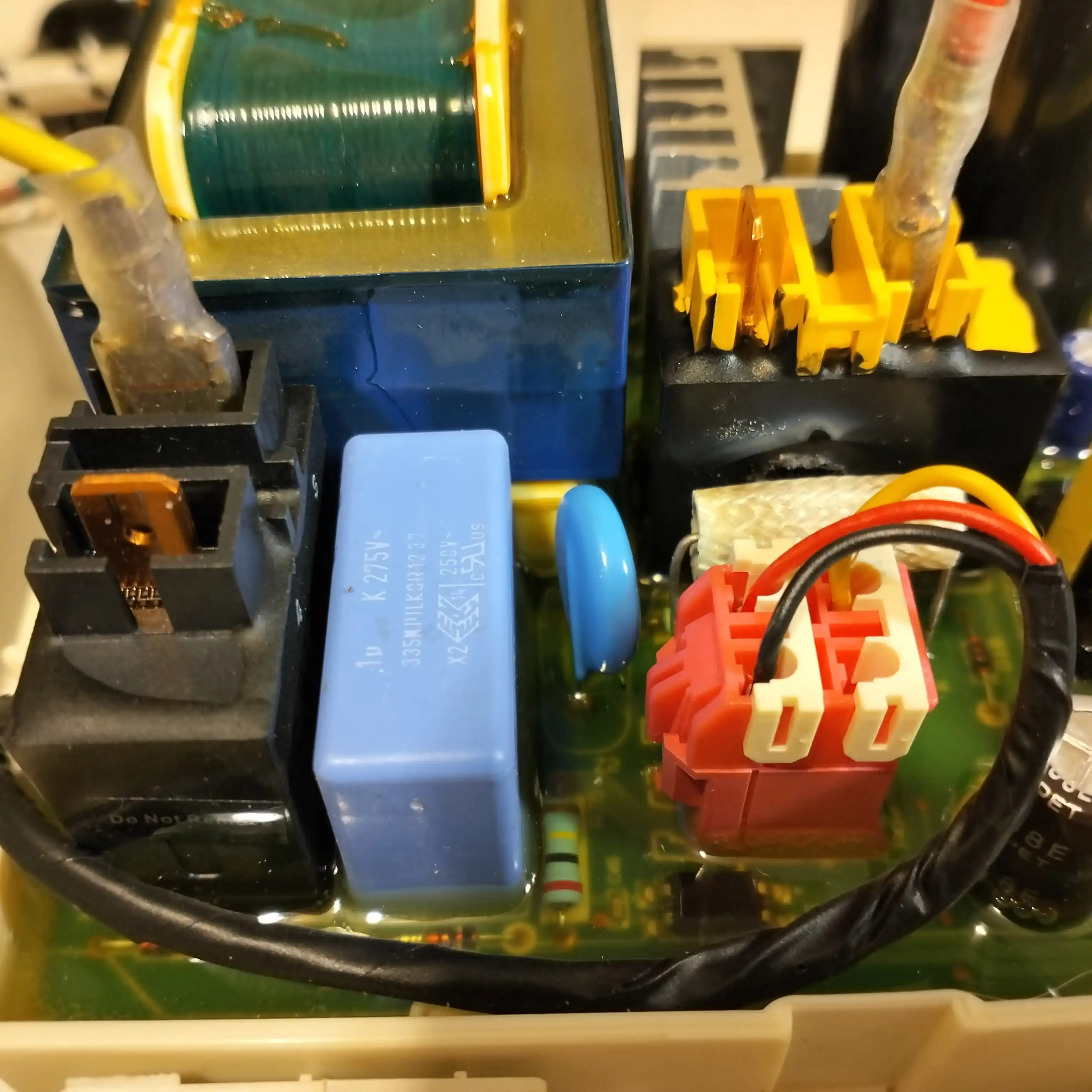

Перед финальной проверкой модуль подключили через лампу накаливания — она работает как ограничитель тока: если бы в цепи ТЭНа осталась скрытая неисправность, лампа просто загорелась бы ярче, ограничивая ток и защищая свежепаянный резистор от повторного пробоя. Только убедившись, что цепь ведёт себя штатно, модуль подключили напрямую и включили машину в обычном режиме.

Результат

После замены обеих деталей машина снова включается и работает штатно, ТЭН греет воду в нормальном режиме.

Почему это происходит

Резистор R74 (в разных модулях LG также обозначается как R72 или R205, номинал около 220 Ом) — это известное слабое место в модулях управления LG с прямым приводом, встречающееся на целом ряде моделей: F1091QD, F1291LD1, F1495BDF, F1496AD3 и других, включая E1091LD. Причина почти всегда одна и та же: пробой ТЭНа на корпус или его работа всухую вызывает аномальный ток в цепи нагрева, и резистор, стоящий на этом участке, выгорает первым, принимая удар на себя. По сути, резистор в этой схеме работает как слабое звено, которое сгорает раньше, чем повреждение доходит до более дорогих компонентов платы — но менять его без диагностики и замены самого ТЭНа бессмысленно: поломка просто повторится.
