Ремонт стиральной машины LG F10B8ND

Стиральная машина LG F10B8ND перестала нормально работать: при попытке набрать обороты для отжима барабан дёргался, стучал и останавливался, а на дисплее появлялся код ошибки LE (блокировка мотора). Клиент был уверен, что вышел из строя сам двигатель — но проблема оказалась в другом узле.

Диагностика

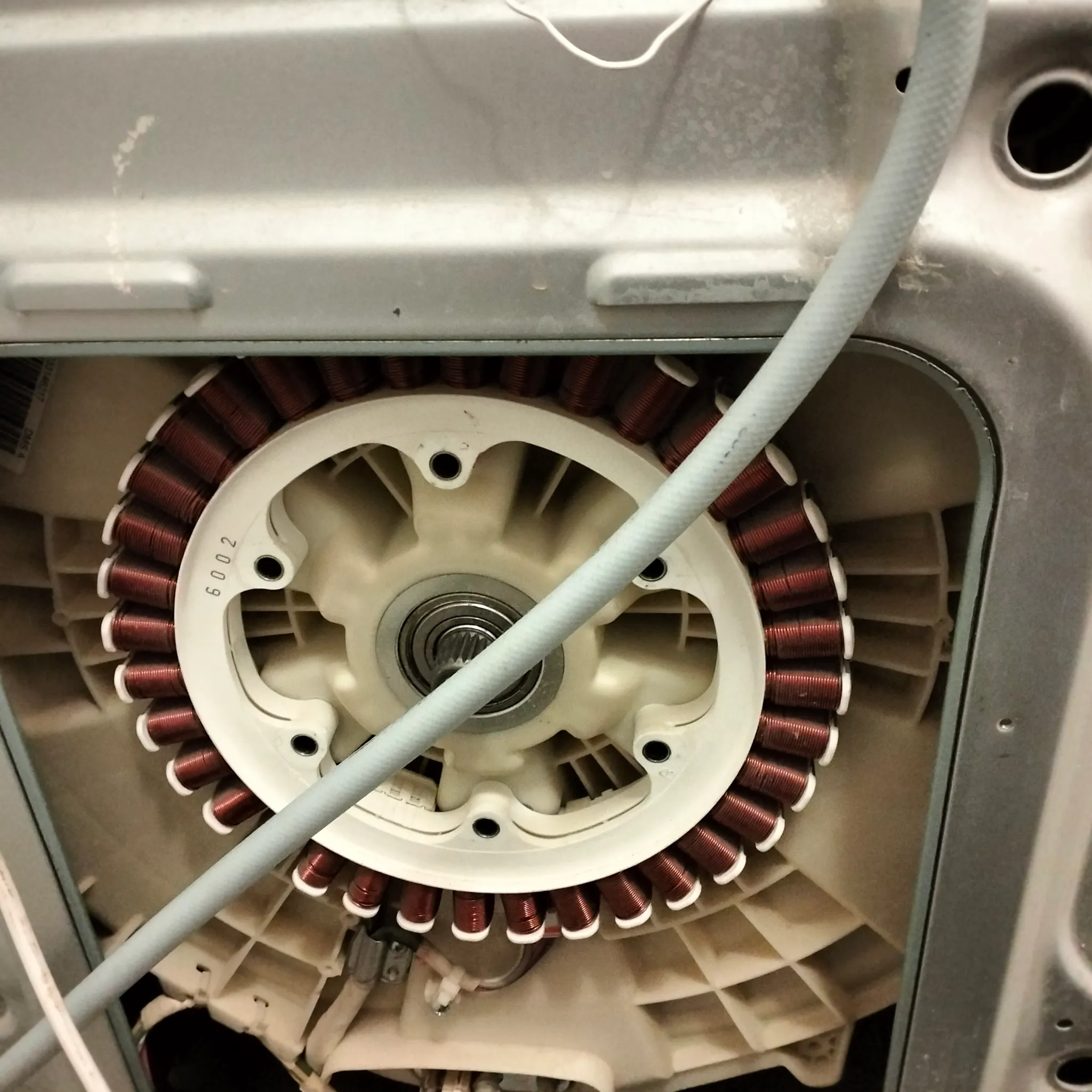

Мастер снял заднюю панель машины и получил доступ к мотору прямого привода. Барабан от руки вращался свободно, без заеданий и посторонних звуков — это сразу исключило механическую блокировку и повреждение подшипника. Значит, ошибка LE была ложной, а причину стоило искать в цепи, которая сообщает плате управления о положении ротора.

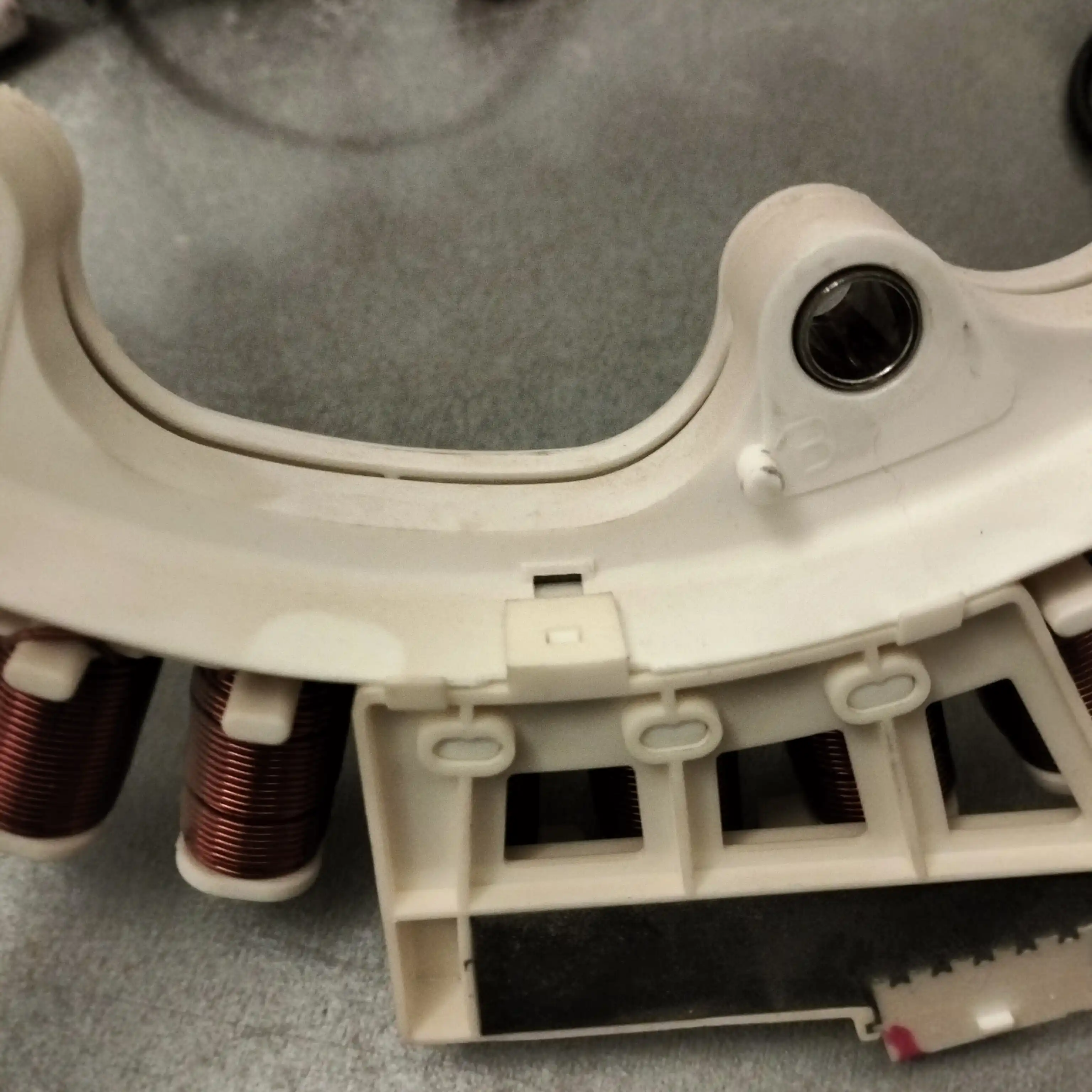

На статоре мотора установлен датчик положения ротора (Rotor Position Sensor, RPS), в быту его часто называют датчиком Холла. Он отслеживает скорость и направление вращения ротора и передаёт эти данные на плату — если сигнал пропадает или искажается, плата "видит" ложную блокировку и выдаёт LE, хотя мотор полностью исправен.

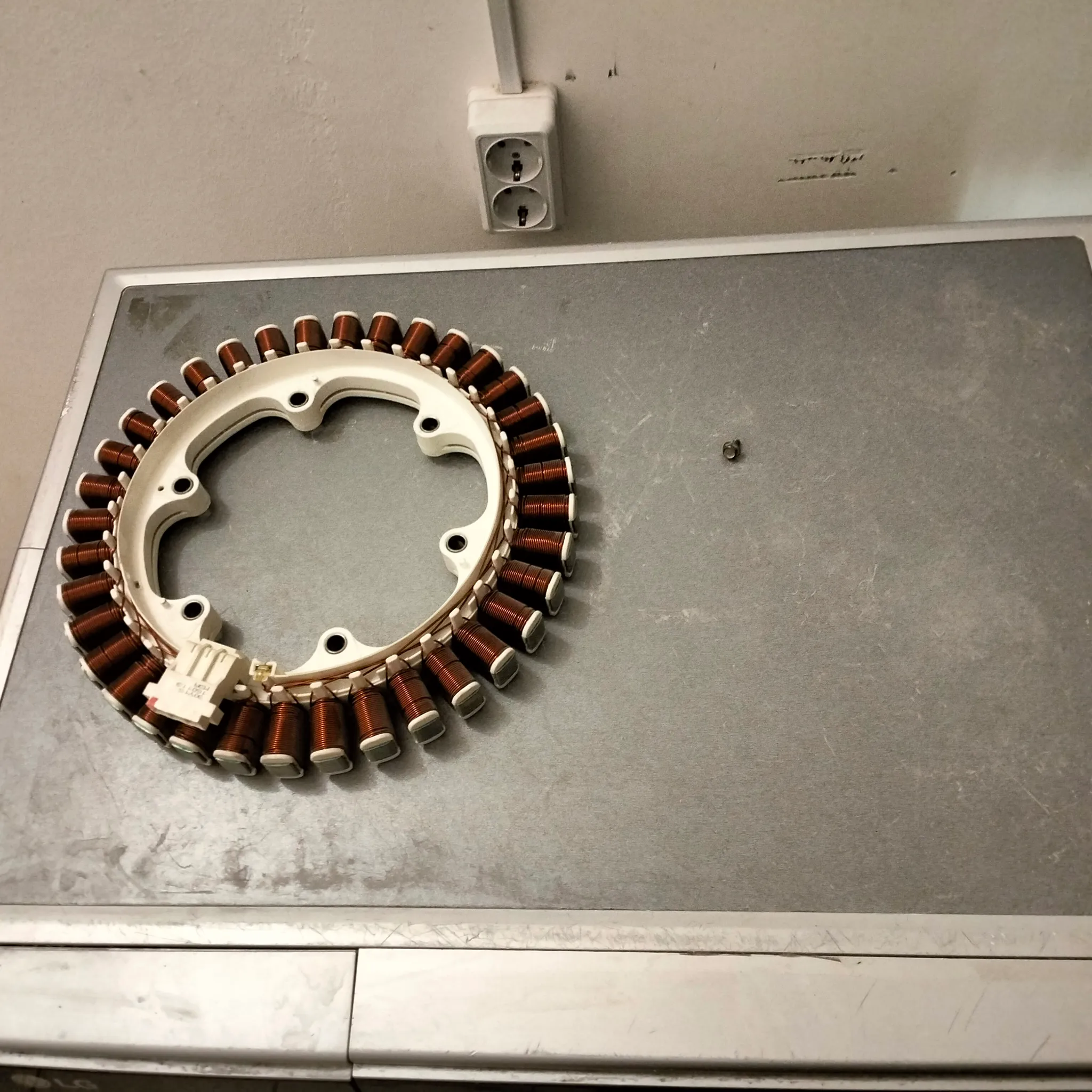

Для точной диагностики мастер полностью демонтировал статор мотора.

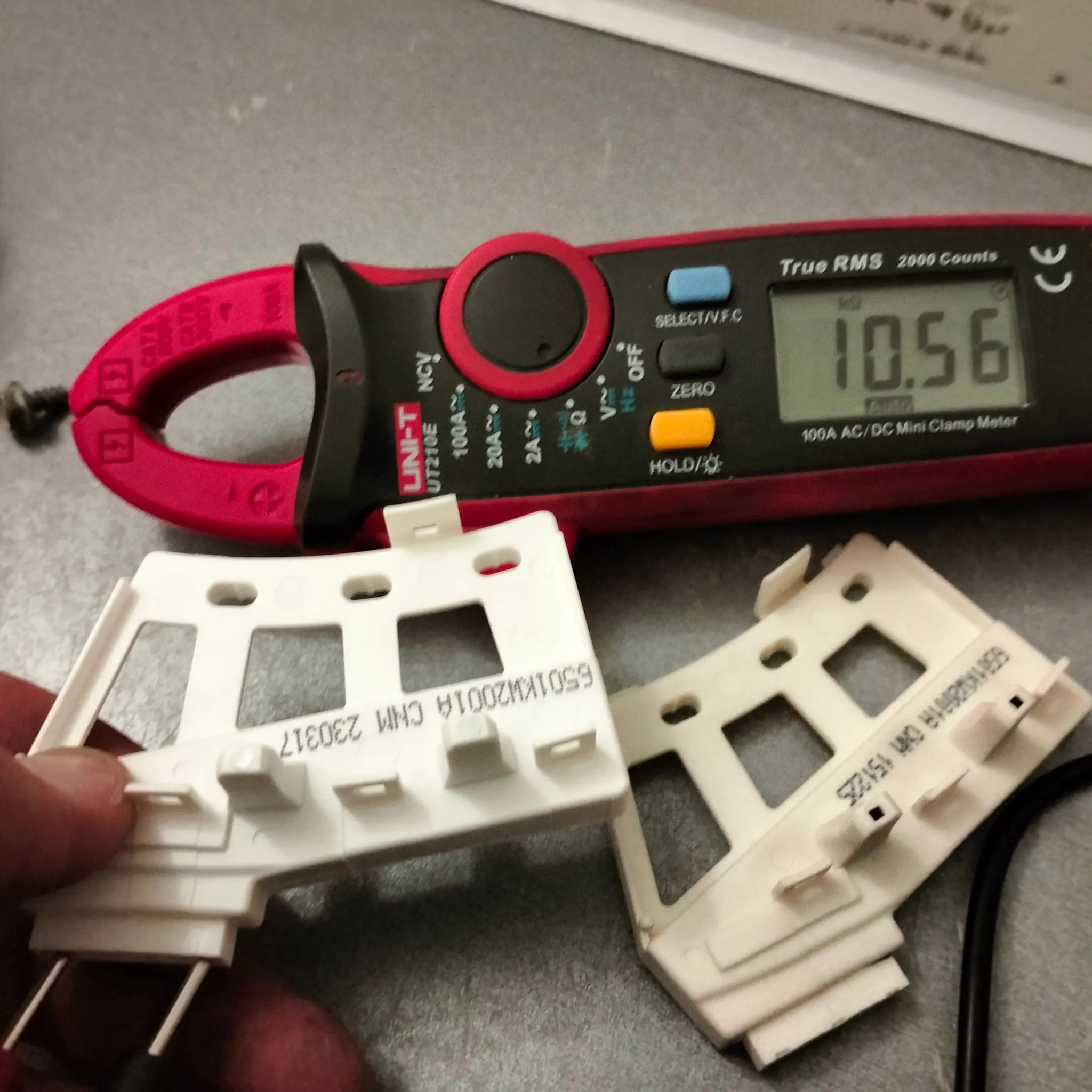

Датчик положения ротора снят со статора, и с помощью клещей мастер замерил его сопротивление между контактами. Показания оказались за пределами нормы для исправного датчика — это подтвердило, что деталь пробита и подлежит замене, а не ремонту.

Ремонт

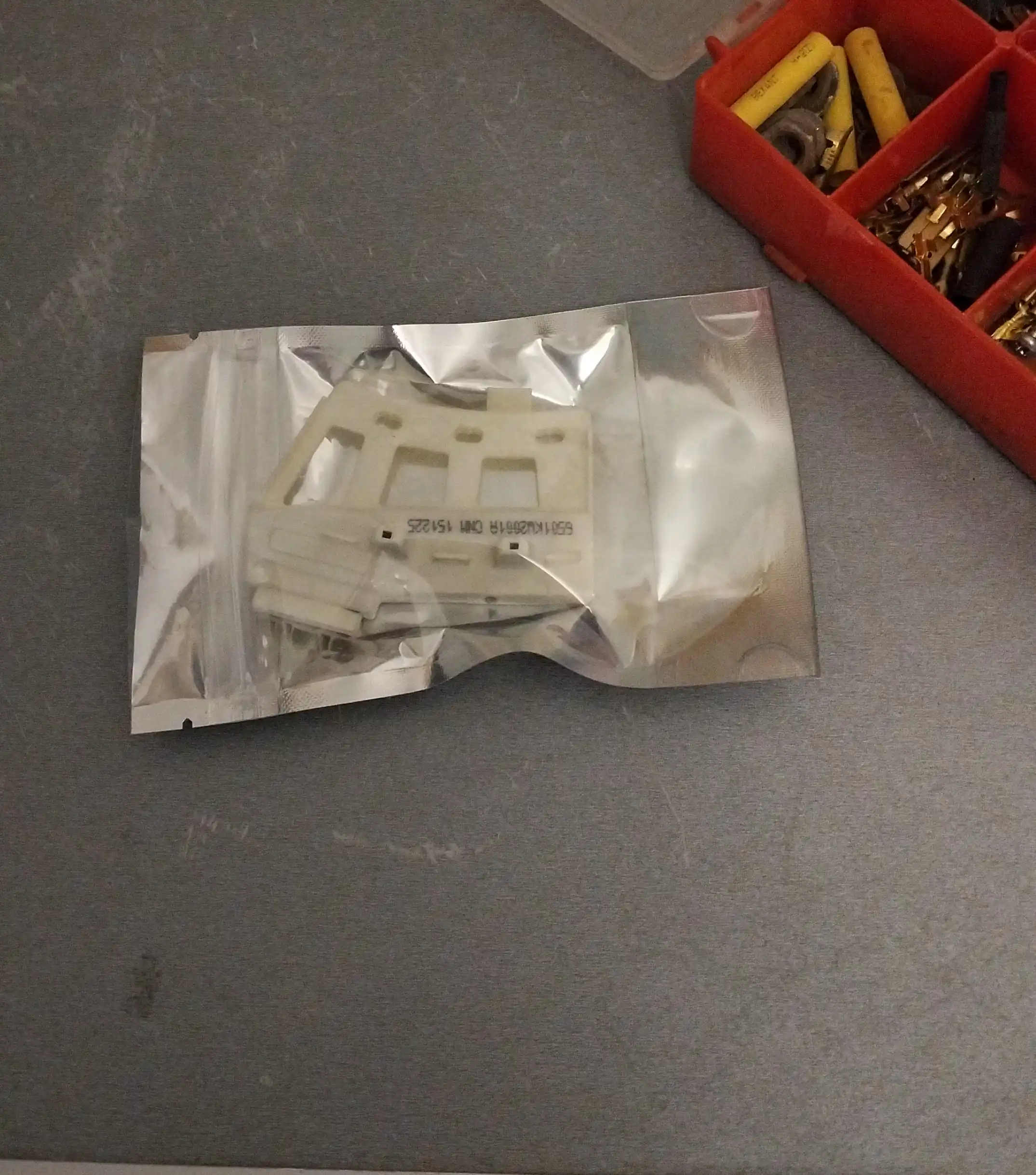

Неисправный датчик заменён на новый оригинальный — с тем же посадочным местом и разъёмом, без доработок проводки.

После установки мастер повторно проверил показания сопротивления нового датчика, собрал узел статора обратно в бак и протестировал машину на нескольких циклах, включая отжим на максимальных оборотах — барабан набирал обороты плавно, без рывков и ошибок.

Итог

• Неисправность: пробит датчик положения ротора (RPS) мотора прямого привода
• Симптомы: код ошибки LE, рывки барабана, невозможность отжима
• Выполнено: диагностика мультиметром, замена датчика на оригинальный, контрольный запуск
• Гарантия на работу и установленную запчасть
